一、開關控燈接法:藍接零，紅接火，黃接地，綠接燈。二、開關控插座接法:藍接零，綠接火，黃接地。

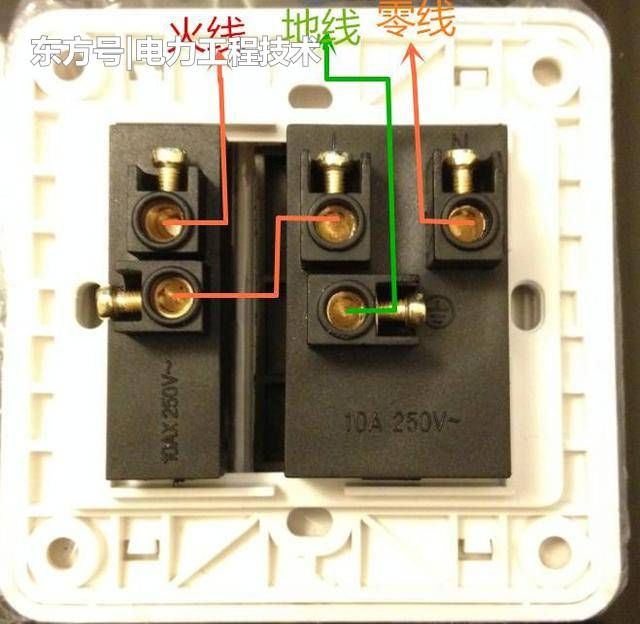

　　你這塊板的開關與插座本身火線在內部是聯通的,你無需另外達線,看圖一與圖三,從左至右有四個接線口

　　如果你是雙控燈,你這個板不行,要換開關帶雙控才行。紅色為火線,雙色花線為地線,正常藍黃色為零線(除紅色和雙色花線外,其他為零線)燈線比插座線細,多為紅色。如果你分不清電線為什么線,那你別接了,叫專業電工來接

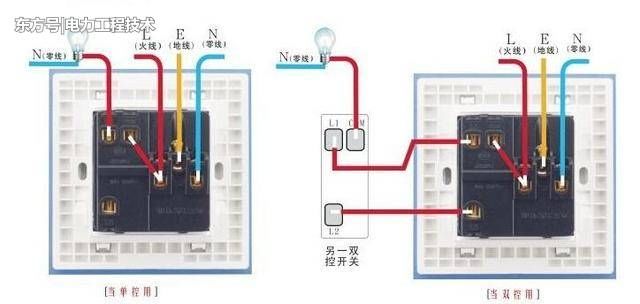

　　上面的就是五孔帶開關插座接線圖!插座開關都是單獨的,有二個接線是火線是火線輸出，火線輸出的作用就是通過開關控制插座的電源或燈的亮暗。

　　五孔插座結構內部的二孔插座L與三孔插座的L相連，二孔插座的N則與三孔插座的N相連，D是三孔插座的接地保護線的接口，是必須要接上的。

　　然后到開關控制該插座: 火線，火線(開關的輸出端)，另一端接五孔插座的L，零接五孔插座的N，接地保護線接五孔插座的D。
