創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——一種單相電能表接插件及使用方法。該專利由寧波市全盛殼體有限公司申請，并于2017年3月1日獲得授權公告。

　　隨著電網的改造升級，單相電能表的使用越來越廣泛，然而目前電能表與斷路器隔離開關是依靠接線的方式進行安裝，由于采用是人工螺釘擰緊的方式，導致現場安裝施工工作量大，很容易出現錯接、漏接，造成安全隱患，同時也加大了運營的成本，故需要設計一種更為簡便且安全的接線裝置以替代原有的接線裝置。

　　本發明所要解決的技術問題是提供一種單相電能表接插件及使用方法，以解決原有接線裝置過于復雜，接線不便的問題。

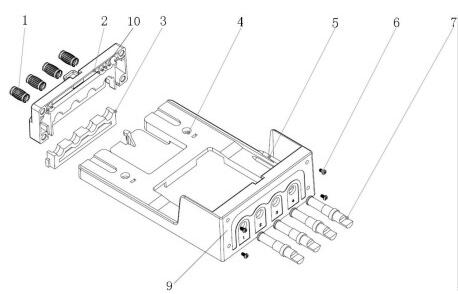

　　本發明其技術問題所采用的技術方案是：提供一種單相電能表接插件，包括表托，表托通過滑動導槽結構與單相電能表連接，所述的表托的主體為一平板，所述主體的一側相鄰的三條邊緣向上延伸出三塊背板形成一框架結構，所述框架結構的底板上開有若干個并排的安裝孔位；所述底板的內側固定連接插頭座，所述插頭座內下半部分通過定位槽與插頭限位塊兩側的卡槽配合安裝，使得插頭限位塊上部并排的若干個半圓結構與插頭座的若干個半圓結構配合形成若干個圓孔，圓孔位置正對應安裝孔位；探針穿過插頭座上的探針孔限位于底板上安裝孔位上方一側；所述的安裝孔位和圓孔內定位，并安裝有插頭。

　　所述的插頭形狀為柱狀，所述插頭從頭到尾依次為插頭頭部、燈籠花彈片安裝部、插頭主體和電阻焊平臺，所述的插頭主體的中間有插頭限位圈，所述的電阻焊平臺為半圓柱型，所述的燈籠花彈片安裝槽的直徑小于插頭主體和插頭頭部的直徑，插頭限位圈的直徑大于插頭主體的直徑，燈籠花彈片安裝槽上套有燈籠花彈片。

　　燈籠花彈片為中空柱體，所述中空柱體外表面呈斜紋鏤空狀并于柱體中段向外膨脹形成弧度。插頭形狀為半圓柱狀，所述插頭包括插頭主體和插頭限位圈，插頭主體上從頭到尾依次是導電平臺、防轉平臺和電阻焊平臺，所述防轉平臺位于半圓柱的平面上形成一個平面凸臺，防轉平臺上有插頭限位圈，插頭限位圈圓弧半徑大于防轉平臺的圓弧半徑。

　　所述框架結構底板的內側通過四個角上的螺絲與插頭座固定。所述探針固定在底板上部一角。

　　一種單相電能表接插件使用方法，包括；1 )將插頭的電阻焊平臺用電阻焊機器焊上導線，且焊點的外徑小于插頭主體的外徑；2 )將插頭與底座的安裝孔位保持在同軸位置；3 )將插頭限位塊插入插頭座下面，使得插頭在徑向和軸向上都限位住；4 )將導線依次從框架結構的底板內側通過安裝孔位推入底板中；5 )用螺絲擰緊底板和插頭座；6 )判斷插頭上是否有燈籠花彈片安裝槽，如果有所述燈籠花彈片安裝槽，則套上燈籠花彈片；7 )將單相電能表順著表托上的滑動導槽結構插入單相電能表接插件，完成安裝。

　　本發明采用插拔的接線方式取代原先的接線方式，可有效避免錯接、漏接的情況，減少現場施工安裝的工作量。本實用新型的進線處為封閉的框架結構，使得進線連接部分更為安全。本實用新型通過燈籠花彈片、安裝孔位和圓孔配合的方式進行定位，使得單相電能表插拔具備一定的插拔強度。其中燈籠花采用鈹銅材料制作，并進行熱處理，表面進行鍍銀處理。有效解決了過盈配合時插頭材料具有較高彈性及耐摩擦性。每種規格插頭實現了與公差范圍(±0 .1mm )內相應的電能表插孔過盈配合或(插入)間隙配合，有效解決了燈籠花連接部分長時間通電溫升極限值的穩定性。
