第2頁：電源開關和指示燈的接線;我們以一些最常見也最具普遍代表性的機箱為例，從機箱的面板前置I/O部分說起。先看看普遍都有什么樣的接口？什么樣的線纜？然后再為大家依次解答各種接頭分別應該對應哪些接口。

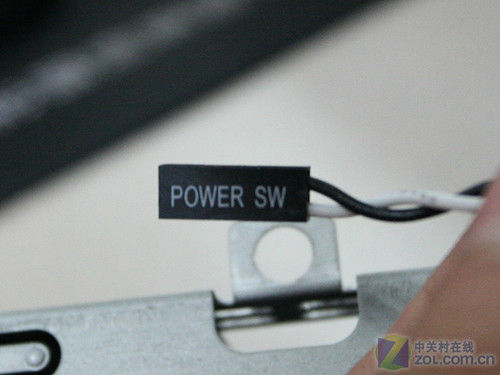

　　 首先是最重要的電源開關的接線部分。這里分為兩部分，一部分是電源開關（Power SW）的接線，一部分是電源指示燈（Power LED燈）的接線pin開關/重啟/LED燈針腳

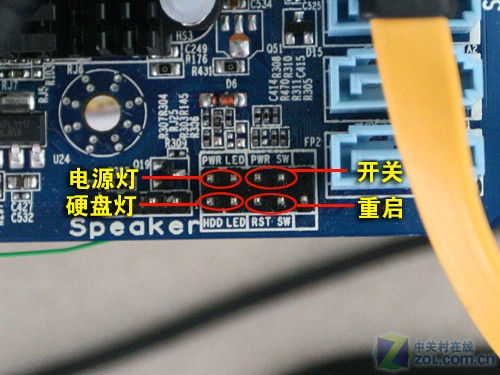

　　 兩種接線分別對應主板上的電源開關和電源燈的針腳，如上圖所示。這里需要大家仔細觀察自己所購買的主板，找到相應的針腳，而在PCB板上通常也都會明確的標出各個針腳的名稱。即使一些小廠商生產的主板上沒有標識出來，大家也不用擔心，可以在開機狀態下自己嘗試各種插法，不會引起各種事故，敬請放心。

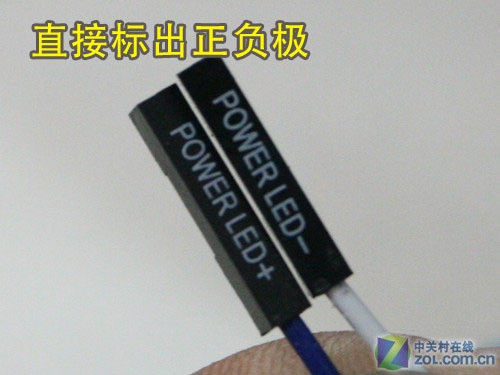

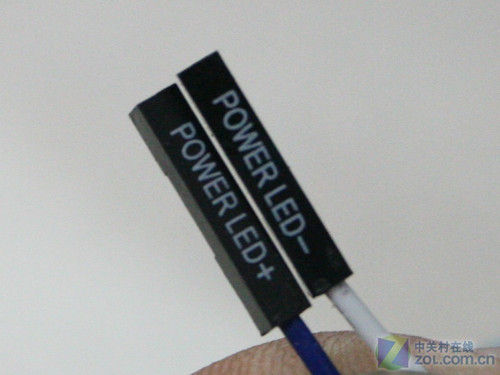

　　第3頁：電源開關和指示燈的接線;在這里我們需要稍微提醒各位的是，電源指示燈的接線和針腳是有正負極之分的。大多數也都會在接頭上標識出來。即使沒有標識出來，我們也可以通過絕緣皮的顏色來判斷。正極為有色相的絕緣皮，負極為沒有色相的黑色或白色絕緣皮。

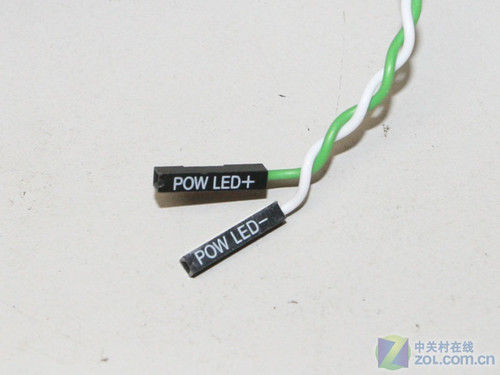

　　 電源指示燈連線Pin以及分拆式三種，上面的這幅圖為分拆式，這樣的設計非常靈活，可以應對絕大多數的主板針腳連線的開關/重啟/LED燈針 確定了正負極之后，就是連接了。正極插正針，負極插負針的問題就不用多說了。但是也不是所有的主板都會像上面這張圖一樣在PCB都標識出來正負極。不過通常情況下，針腳都是左邊正極右邊負極的。

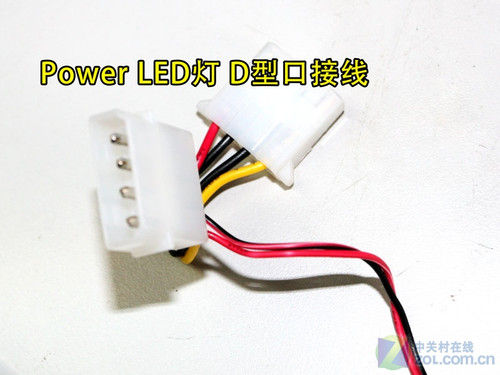

　　D型電源口供電的Power LED燈接線; 溫馨提示：少部分機箱電源指示燈直接使用了5V的D型電源接口（主板接線針腳所提供的電壓同樣是5V），需要連接電源的供電接口。它能夠直接顯示主機是否處于通電工作狀態。

　　硬盤燈（HDD LED）的接線和前面的電源指示燈的接線一樣是區分正負極的。正極依然是彩色的絕緣皮，負極不是白絕緣皮就是黑絕緣皮。

　　再嘮叨一遍，針腳分不清正負的時候，通常都是左正、右負滴。這里需要特別說明的是，硬盤燈(HDD LED)接線接反了，燈是不會亮的，如果聽見硬盤在轉，但是硬盤燈卻沒有亮的話，把插頭反接即可。

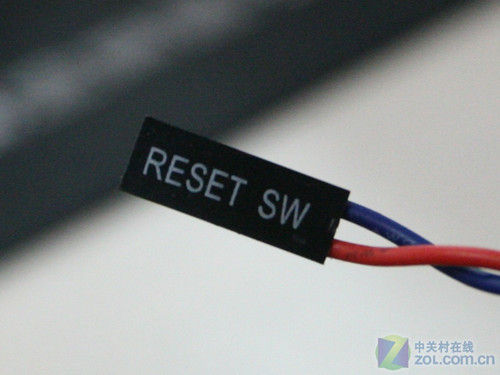

　　第5頁：重啟（RESET SW）開關的接線;在目前絕大部分主板的9pin方式的針腳之中，重啟開關（RESET SW）的針腳是位于電源開關（Power SW）針腳的下方的。它和電源開關接頭一樣，都是屬于開關屬性的按鍵插頭，沒有“正、負極”之分。

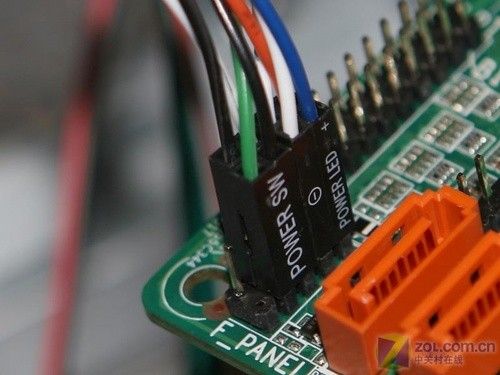

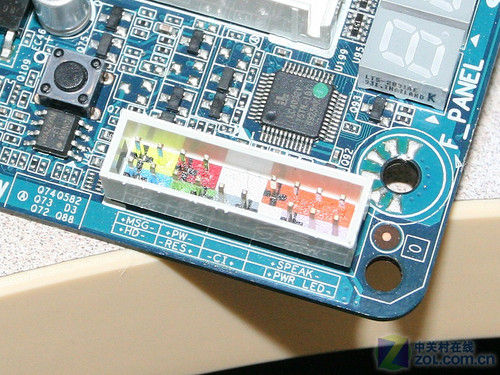

　　 看上面的安裝完成圖，我們可以整理好各種接頭的位置，一次性插上這八個針腳，以免費時費力。這樣我們就介紹完了主板右下角的9Pin部分的針腳的接線了。再來看剩下的部分。

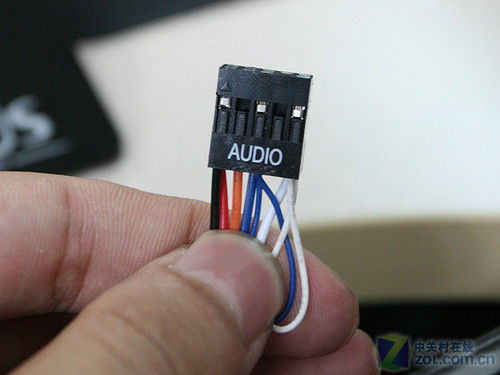

　　第6頁：高清音頻（HD AUDIO）部分的接線;高清音頻（HD AUDIO）部分的接線相對前面的接線而言就簡單多了，目前HD Audio已經成為市場上主流的、也是最常見的音頻針腳。為了方便了用戶的安裝和使用，設計者把高清音頻（HD AUDIO）接頭做成了9個針腳空一針的形式，讓用戶不會插壞針腳。

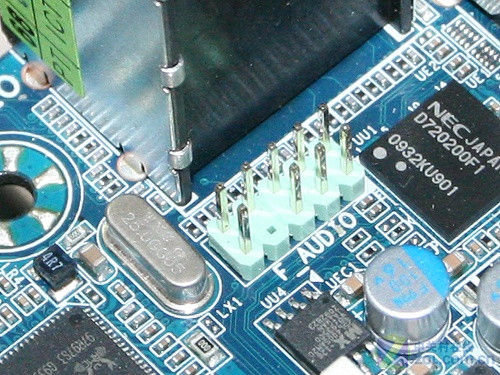

　　 如上圖所示，前置音頻插座是9pin方式設計并空出一針的防呆式設計，防止用戶插壞。（一根根針腳拍得閃閃發亮吶。）它們兩個的連接相信就不用小編多說了，正常人拿到接頭和主板都能夠一眼看得明白的。

　　 溫馨提示：我們應該在連接了各種接線之后，再用螺絲把主板固定在機箱內。因為一旦主板固定在機箱上之后，再去連接各種線頭可能會因為找不到相應的針腳而尷尬，而且也不便于安裝。

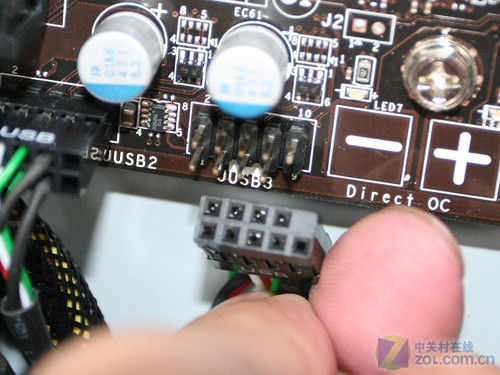

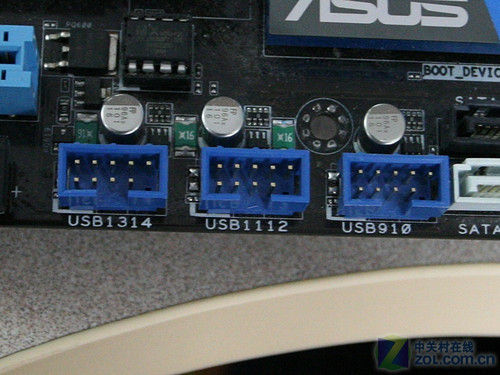

　　第7頁：USB部分的接線;如果說前面的接線部分，有些人說不懂英語，怕連接錯誤的話。那么，下面的USB接口我相信就是所有使用電腦的人都能夠明白的東東了。以現在市場上主流的主板南橋芯片來說，擴展10組USB已經非常普遍。而除去I/O設計的4-6個USB接口之外，主板上通常還會設計有4-6個USB擴展接口。下圖就是主板上提供的兩組共計4個USB擴展插座。

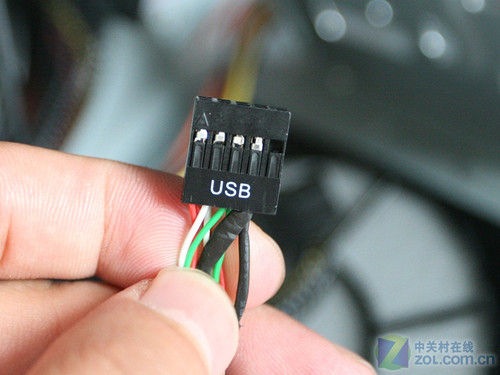

　　 和前面的高清音頻（HD AUDIO）針腳一樣，USB連接插座上有10個針腳位，但是有一個是空的。而機箱提供的插頭也是10個插孔，一個是空位。這種防呆式設計可以幫助用戶正確連接，而錯誤的連接方法也不會被正確識別，會提醒用戶無法安裝。（也就是根本插不上去）

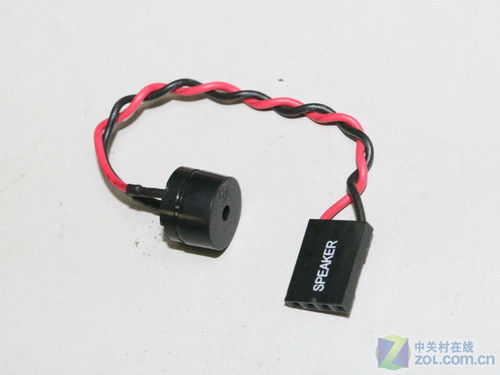

　　第8頁：主板報警器(蜂鳴器Speaker)的接線;介紹完了幾種主要的插頭之后，我們最后來看一部分機箱的附贈品——主板報警器（蜂鳴器Speaker）。它是輔助性的主板報錯小插頭，如果主板上有Debug指示燈的話，Speaker的其實也不明顯。

　　 主板報警器（蜂鳴器Speaker）的針腳位置通常都離電源開關的針腳位置不遠，相信大家仔細觀察的線個針腳，我們只要把它插上去就好了。就像前面說到的方法一樣，如果正著插一次沒聲音的話，就把它拔下來再反著插。（不用斷電滴哦！）

　　 隨著時代的發展、科技的進步，大家都能夠感受得到機箱的變化。現在的機箱不論是做工還是性能都相較以往有了很大的進步和提升，面板上I/O區的功能也越來越多。例如外接硬盤、USB3.0、eSATA、AC97、1394等等接口，不勝枚舉。

　　 很多的人們在購買了各種電子產品之后，都不屑于花時間看產品說明，自以為是的認為自己花點時間琢磨一下就明白了。但是實際上，花時間閱讀產品說明書來學習使用產品遠比自己琢磨要來得有效率得多。當我們花錢購買了什么新產品的時候，不妨花點時間來閱讀產品說明，會讓我們的應用變得事半功倍的。

　　 我相信困擾大家的電腦DIY的難題絕不僅僅是今天跟大家分享的機箱接線問題。可能還有機箱銅柱的確定、前置面板的調節等等問題。在接下來的一段日子里，編輯部會針對同類的相關問題，用一套《機箱百科全說》的系列文章，分別給大家答疑解惑。
