不好意思，離上兩篇的裝修日記離得實在是有點遠，中間公司談了個項目，簡直把我這個設計人員榨干了，說好的最終簽字版竟然還有簽字版改，我也是服了。

　　好了進入正題，今天我們單刀直入，直接進入主題，就是講一下怎么在家里布置100伏總線. 基礎設計

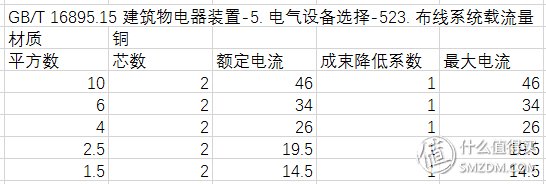

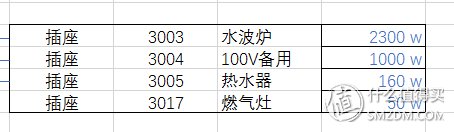

　　可以看到水波爐需要4平方的導線平方導線。這些都需要經過變壓器變壓后輸出，因為變壓器為感性設備，所以上游的空開不能選C型，必須選擇D型

　　變壓器功率本來應該按實際功率x1.5倍選擇5000w的型號，找了一圈馬家沒有什么特別靠譜的牌子，唯一靠譜點的牌子只有德力西了，但是人家只有3000w的型號，考慮到備用的那個估計短期也不會用，電飯煲什么的用用國產的拉倒了，也挺好用的，就先上個3000w的了，就算這樣也是有點勉強，只能滿足1.35的最低倍數了，但愿德力西不會偷工減料。

　　240*160*90mm儀表過線盒 工業密封電纜接線盒 開關盒按鈕盒分線盒_淘寶搜索

　　/img

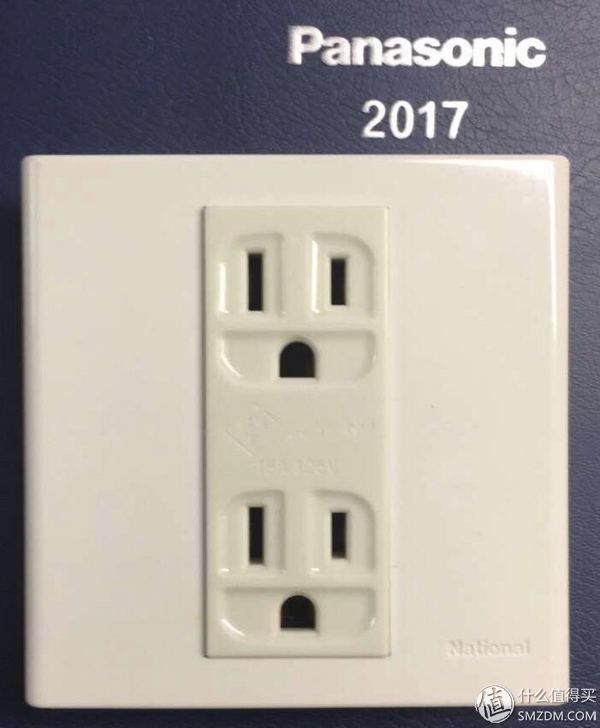

　　這個接線盒的玩法很多，還能接軌道式的欠壓保護和空氣開關，自由組合，我這個太小了就不折騰了。這種端子做橋接用的是螺絲固定電線，不像某些用彈片的，過兩年就嗝屁了。用這接線盒最大的好處就是以后我如果有些100v的設備退役了，這里改一下接線v的端子上，然后把插座改成220v的插座就可以了(我為了區別100伏插座用了專門的松下插座，樣子不太一樣，當然耐壓都是600v)。

　　前面可以看到，100v線A，實際不可能)，所以變壓器需要使用端子的方式來鏈接，不能用插頭，但是我接線盒上使用了工業連接器(巨丑。。。)，電流完全可以滿足要求。

　　下游的插座之前有人用120x120的盒子，我還是用了86的盒子，為了保持和隔壁220v統一。

　　最近開始裝修自己的小家了，這套房子又是自己裝修的第二套房子，所謂的改善住房，所以希望盡量能夠裝的好一點，畢竟隨著房價的極速上漲，估摸著在可以預見的將來沒有能力再置換新的房子了:P.改善住房，重要的是改善兩個字，不僅僅是體現在面積變大，也應該體現在使用的舒適度上，可惜，網上的裝修更多的是曬自己的房子裝

　　自從上次寫家庭水系統之后又過了一個月了，我們來寫寫家里用電應該考慮的。上一篇講水系統的文章可以參考下面這個鏈接工程師的裝修日記篇一:從洗個舒服的熱水澡開始工程師的裝修日記篇一:從洗個舒服的熱水澡開始工程師的裝修日記篇一:從洗個舒服的熱水澡開始......
