小米除了手機以外，插線板也是最成功的產品之一，它幾乎已經讓我們忘記了原裝充電頭的存在。小米自從插足插線板行業后，立即攪得江湖血雨腥風。不得不承認雷軍的眼光很獨到，總是能夠鉆入傳統行業發揮鯰魚效應，給傳統產業帶來新的沖擊，他曾說過我們生活中99%的產品需要重新設計，小米生態鏈的打造即踐行了這句話。

　　為普通插線板增加USB充電功能雖不是小米的首創，但小米絕對是這個市場的引爆者。

　　小米的致勝法寶是在一個合理的價格水平下能夠提供比較好的用戶體驗。憑借令人耳目一新的工業設計，精致嚴謹的做工，經濟實用，恰好切中了用戶的需求點，立即風靡市場，令傳統插線板廠商汗顏之后急得直拍后腦勺，更是引發了無數的追隨跟風者。截至目前幾乎所有沾邊的、不沾邊的手機、數碼、IT、移動電源及傳統電氣廠商均已紛紛染指這塊蛋糕，沒有制造經驗的去找人貼牌也要搞一下，不只圖露臉，也為分得一杯羹。

　　轉眼進入2018年，不知不覺間，小米插線歲生日了，此時小米生態鏈又發布了三款新型插線板，分別是：二位轉換器、3位基礎版、四位四控插線板，產品線愈加豐富。

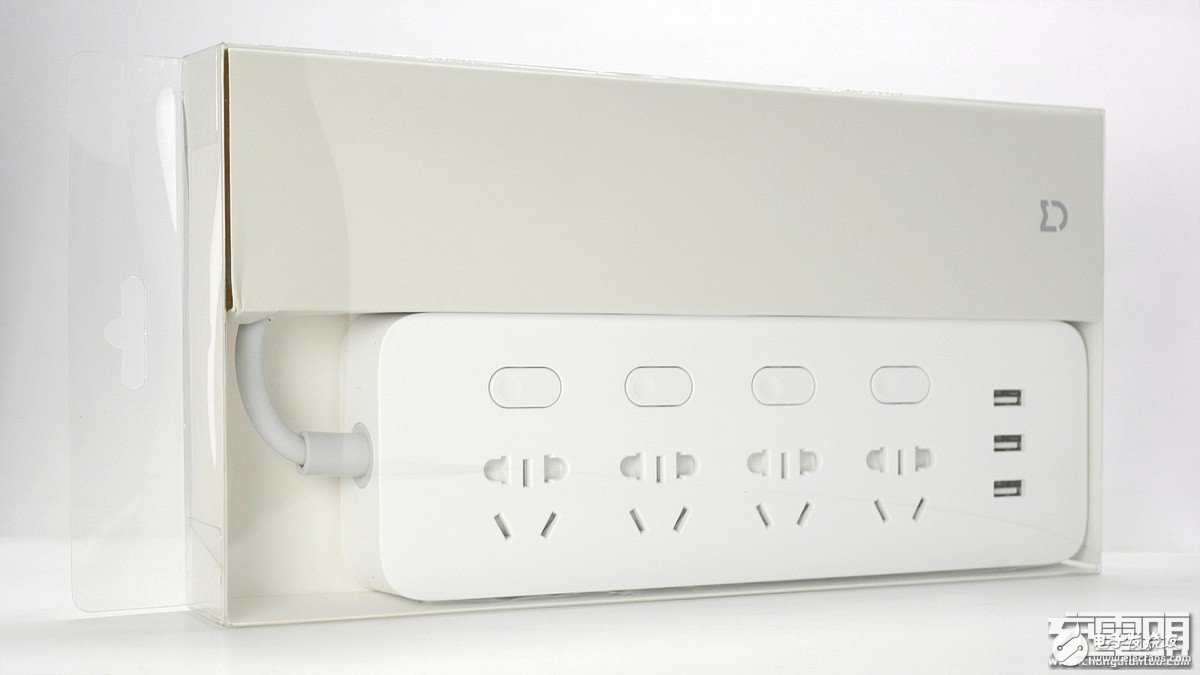

　　硬質透明塑料盒封裝，內部產品清晰可見，有掛孔方便實體店上架陳列，也可看出小米不再搞饑餓營銷，積極布局線下渠道的經營理念。

　　2016年3月29日，小米在北京發布全新的生態鏈品牌，mijia，中文名為”米家”。

　　新品牌日后專門承載小米供應鏈產品，而之前的小米品牌用于專門承載小米自有產品。

　　條碼標簽顯示其生產地址為天津市津南區，而之前評測的米家二位轉換器的生產地址為天津市濱海高新區，看來是出自不同的工廠。

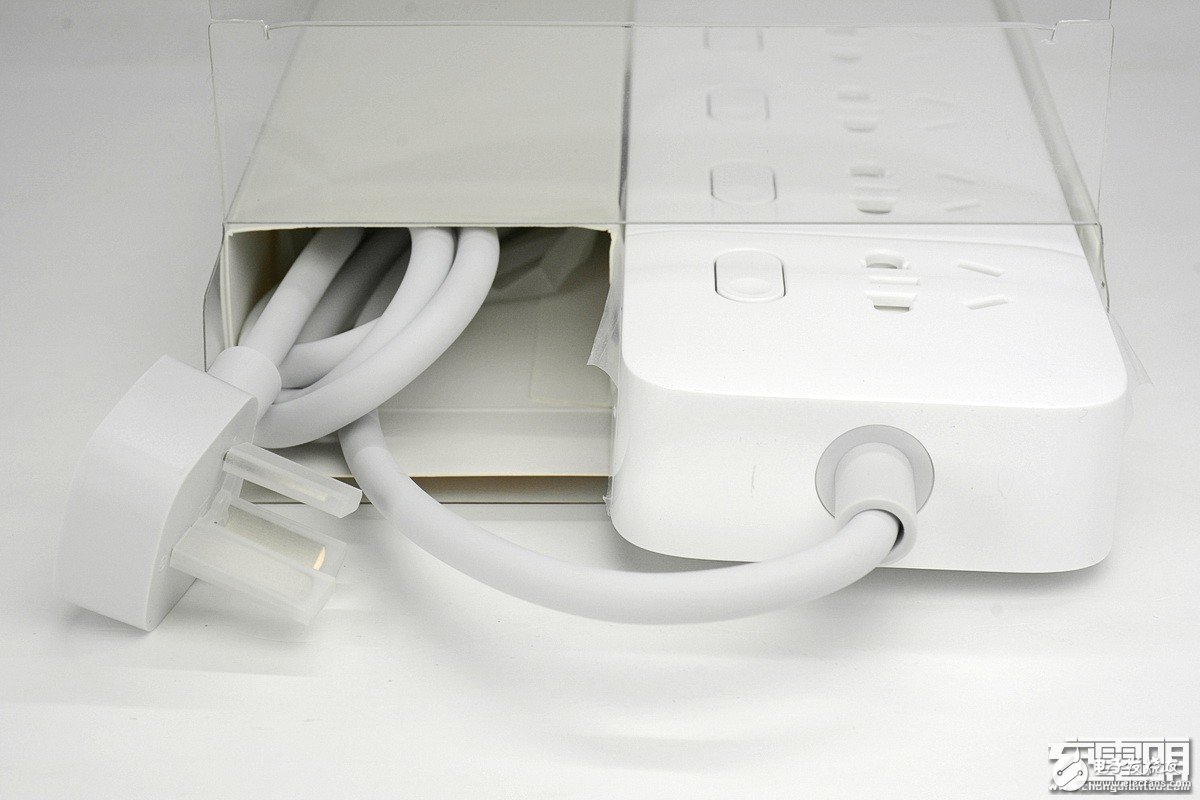

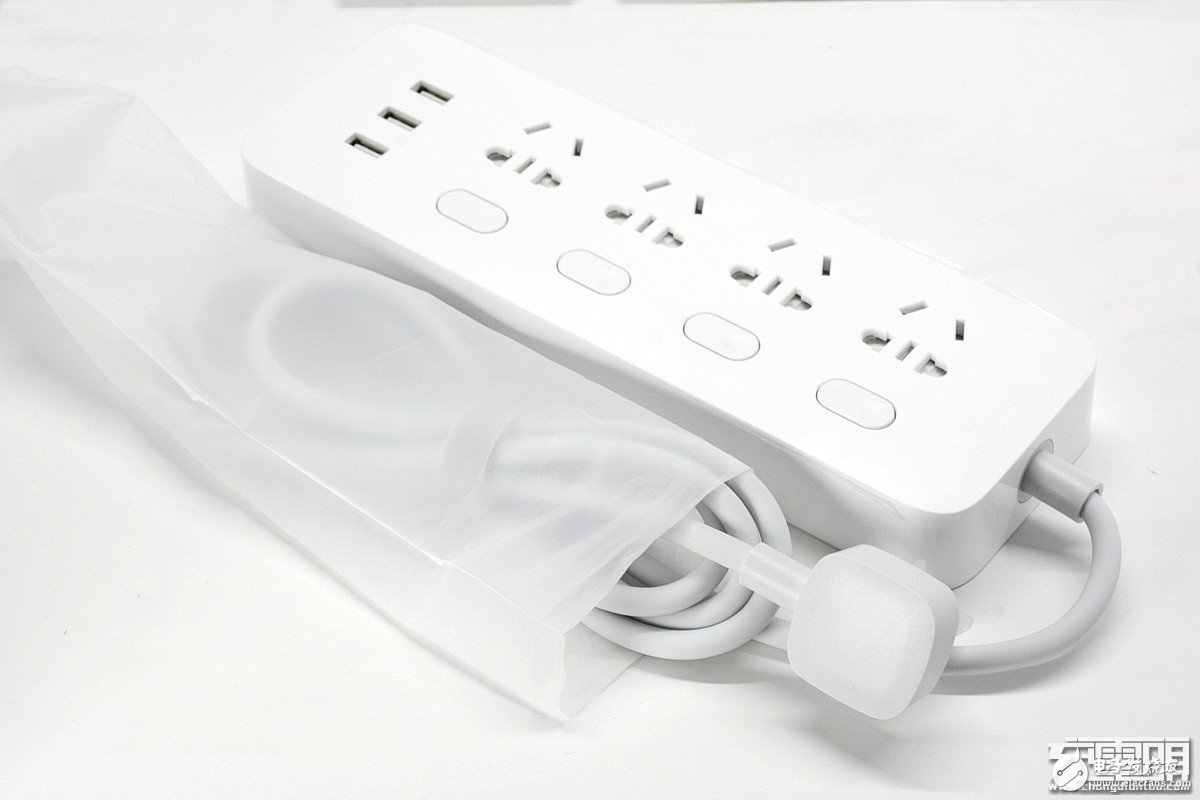

　　透明塑料盒封口處有透明不干膠封簽，插頭線隱藏在一側的灰色紙盒內，插頭帶有塑料封套。

　　插排具備四位5孔雙國標組合插孔，每個孔位對應一只獨立機械翹板開關，另具3口USB充電插孔。

　　整體風格一如既往滴延續了經典小米插線板的造型，多了一個孔位長度略有增加，由于單控開關的加入，寬度約增加了一倍，厚度基本差不多。

　　以前的的經典老款小米插線板比較便攜，而新款米家四位四控插線板適合更適合桌面辦公及居家場景，寬度的增加，使用大型插頭或大塊頭充電頭時不會再發生側翻的情形，更穩妥大氣。

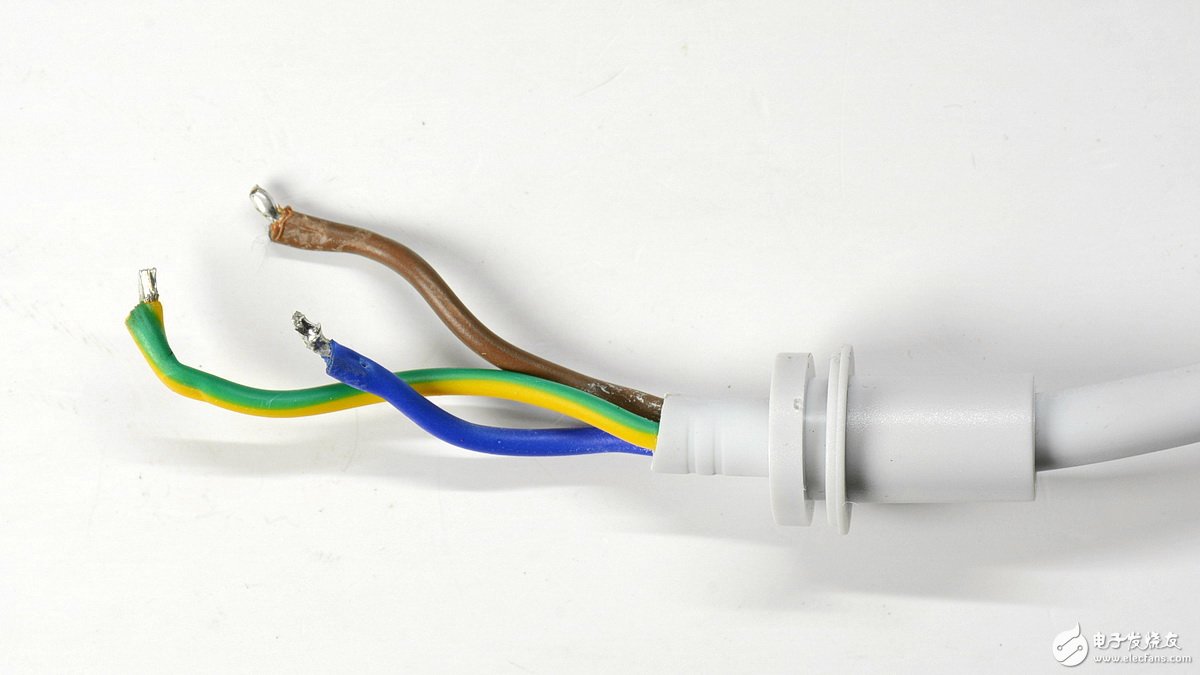

　　1mm三芯線材，粗壯又不失柔軟，線身為干凈的灰白色的細磨砂質感，電線外皮沒有印字。

　　米家插線板使用了一種新型的橢圓形蹺板開關，關閉時與面板保持水平不會誤開，按鍵一端有個圓形凹痕，按下手感適中，聲音清脆，同時會有一個白色的小圓形LED燈亮起，柔和不刺眼，不會為您的夜間睡眠環境制造光污染。

　　三極插頭體積較為小巧，不會過多的占用插排面積，10A、250V~插頭上仍然打有MI的logo，通過了3C認證。插腳銅質鍍鎳不吸磁。

　　3只USB充電插座共享15.5W的總輸出功率，單口支持5V、2.1A輸出。

　　三星note3Neo手機，4.99V、1.64A，8.2W，滿速。如果電壓能夠再稍高一些的話功率還會有小幅提升。

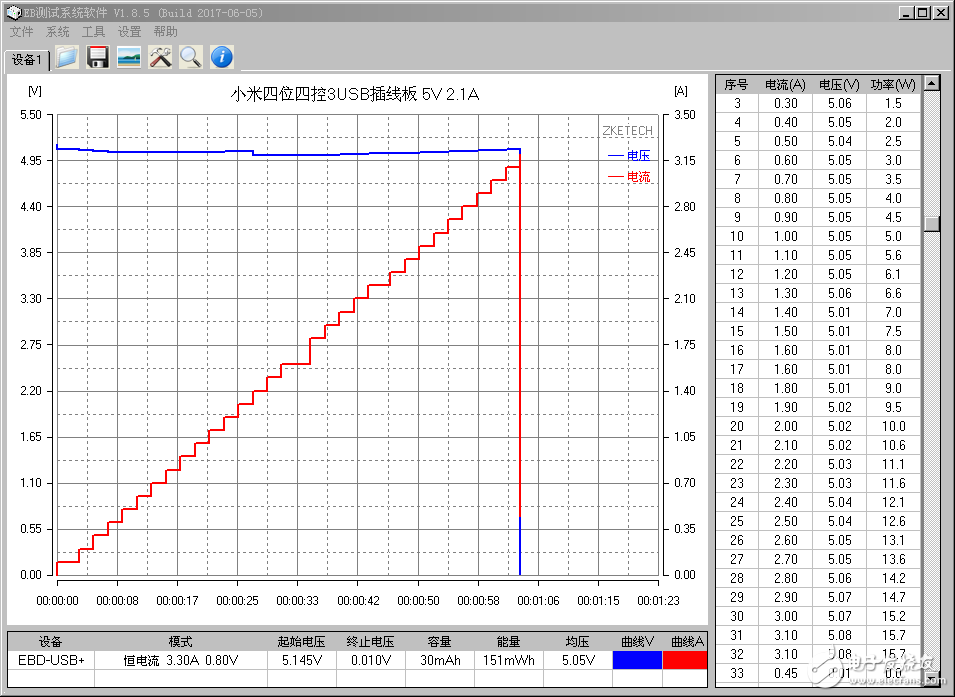

　　EBD步進測試，起始電壓5.145V，帶載后會有小降，2段階梯性小幅電壓補償，全程電壓均保持在5V以上。最大電流輸出能力為3.1A，此時電壓5.08V，最大功率15.7W，略高于標稱的15.5W。

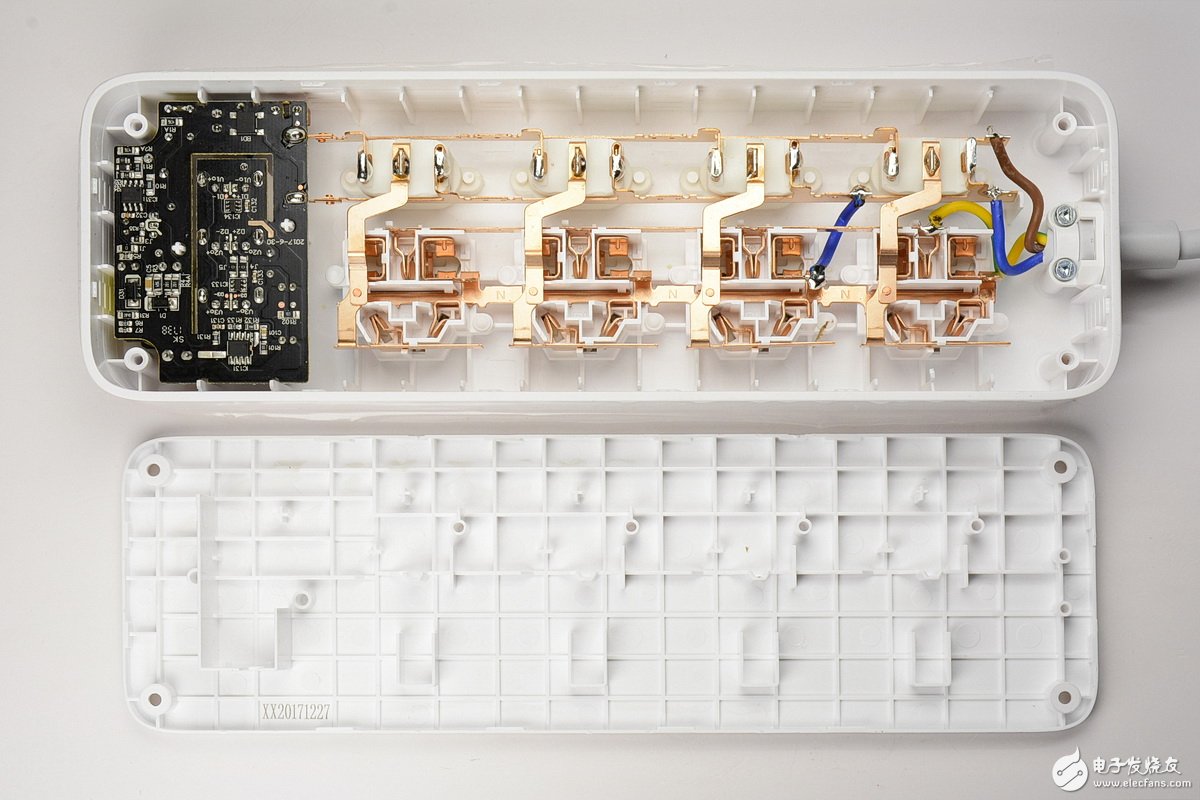

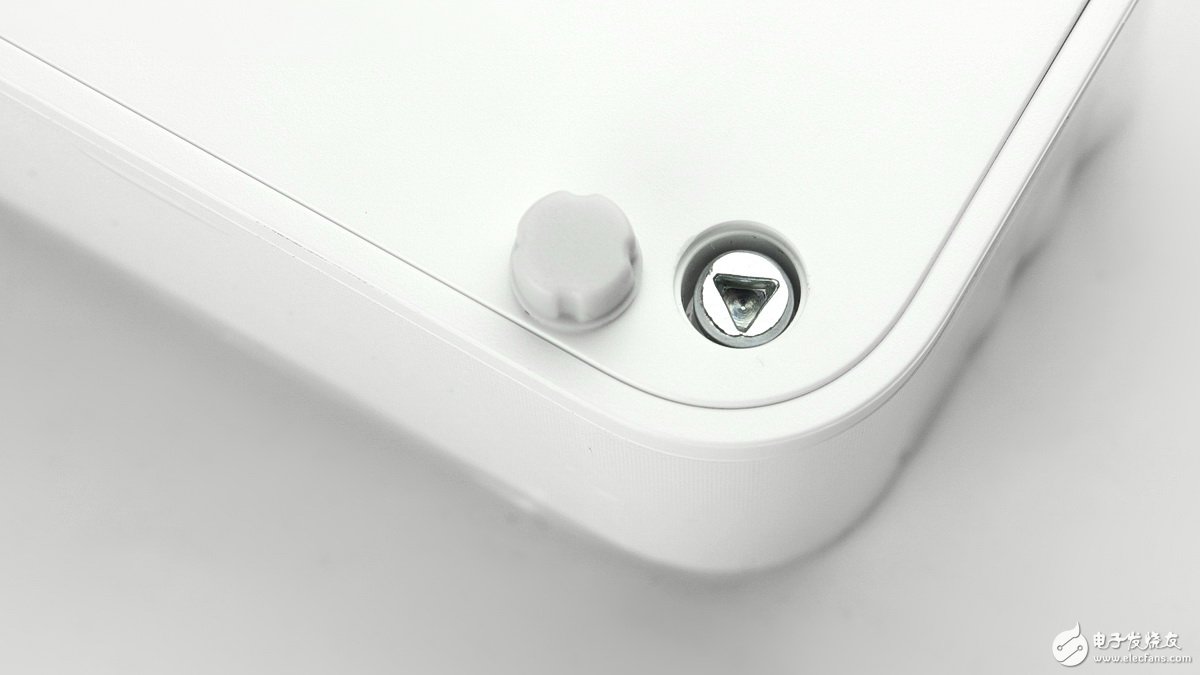

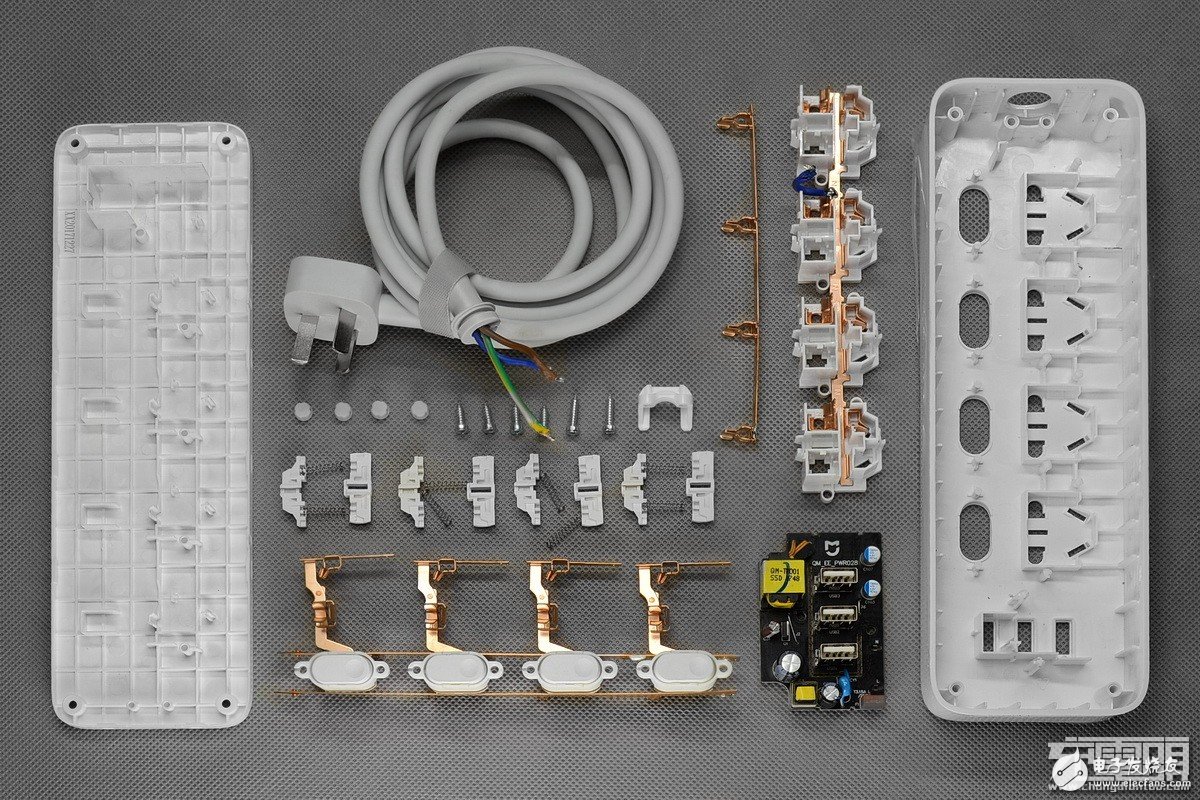

　　除了四角的螺絲外，還有12個緊密的卡扣，保障了產品的緊固耐用。電線有固定鎖扣，與銅帶錫焊連接。每個開關、AC座與外殼之間均有2個定位孔柱，其中AC座使用了熱熔工藝，可避免螺絲意外脫落造成安全隱患，提高了產品的可靠性，同時也降低了組裝成本。電源開關的孔柱沒有熱熔固定，但底蓋有凸筋支架作支撐，同時新型蹺板開關并不需要很大的力度，并不會松動。USB模組直接與銅帶焊接，有兩個定位孔柱，沒有使用螺絲固定。

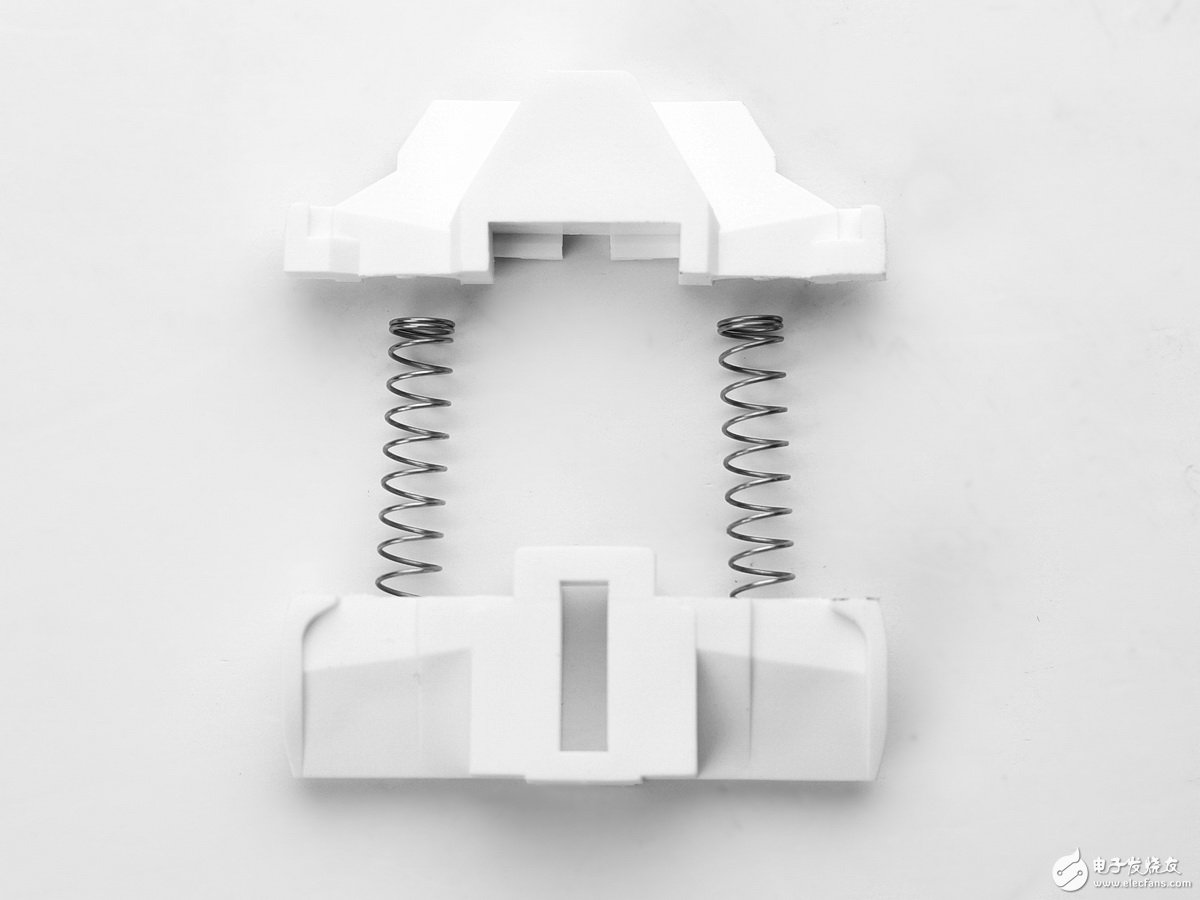

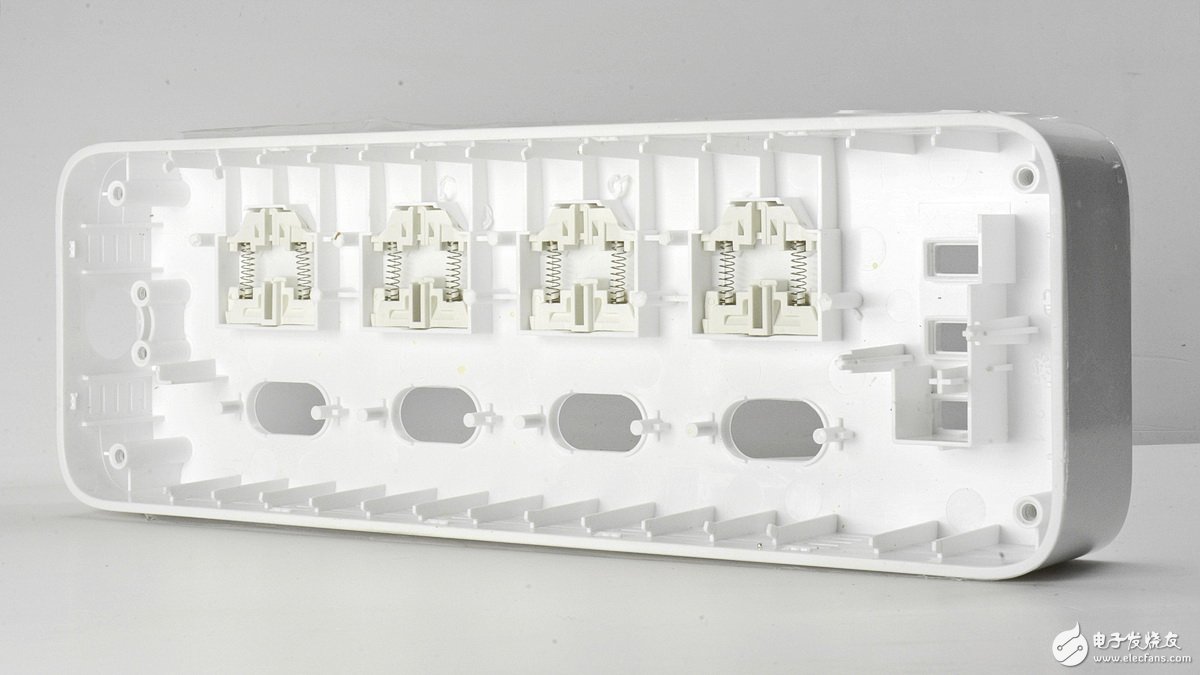

　　取下一體銅帶AC插座、開關及USB充電模塊后的插排前蓋，可見密布的固定孔柱和USB高壓隔離條，以及四只防觸電安全門模組。

　　其中的二腳與銅帶除了夾緊連接外又補了錫焊，中間引腳為透孔錫焊，杜絕接觸不良帶來的打火、發熱等安全隱患。

　　開關與AC插座之間使用同樣規格的銅帶，并采用了銅鉚釘連接，保障電流的無損傳輸。

　　分控開關及L、N銅帶模組背面。開關控制L極火線，N極用于為電源指示燈提供電源回路。

　　左側藍色短飛線，用于開關模組與AC插座模組之間N極零線跨接。右側電源進線出有線夾加螺絲緊固。

　　電源線外層護套有明顯壓痕，可見楔形線夾固定的較為緊密，避免拉斷電線的隱患。

　　AC插座支架，打有MI的logo，每個孔位旁均標注了L、N、地線等符號。

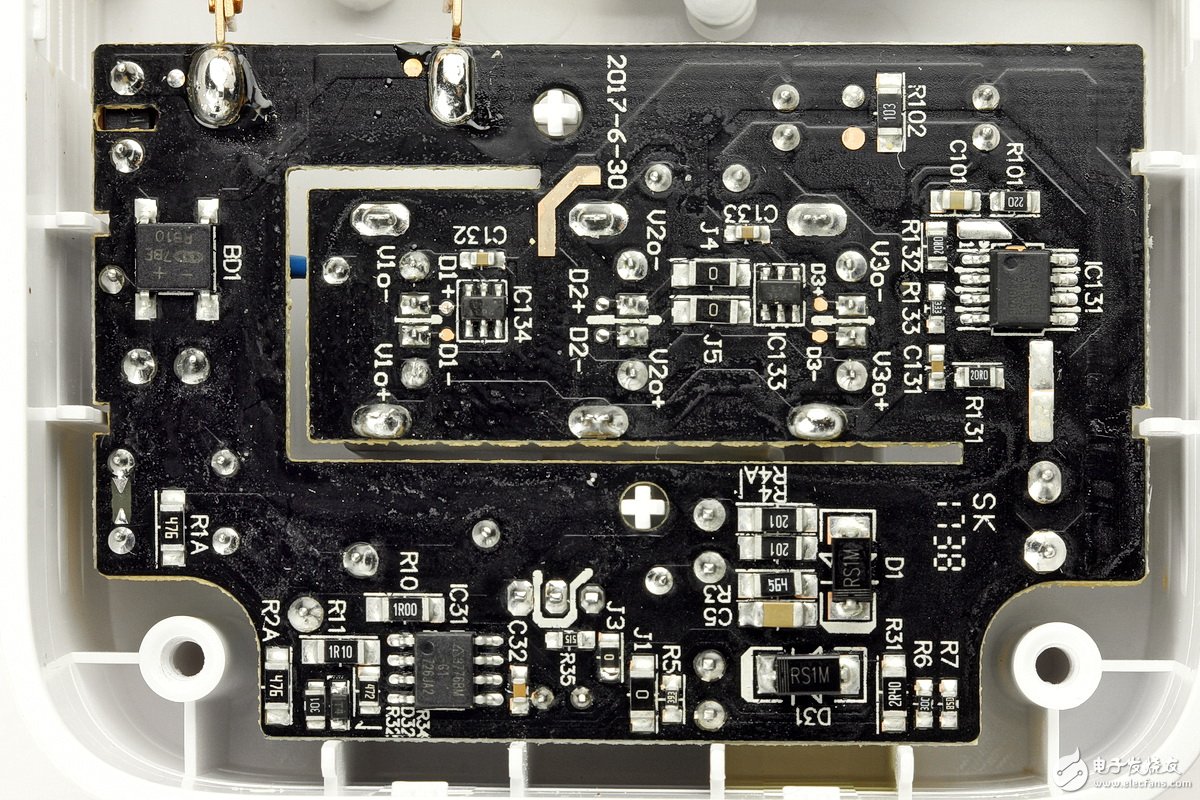

　　USB模組，一如既往的黑色PCB，220V~交流輸入端直接與銅帶過孔焊接，牢固可靠。

　　安裝上沒有使用螺絲，有兩個定位柱穿過PCB版，不使用螺絲不只是省錢省事，插排內部的螺絲是個定時炸彈，如果意外脫落后果將不堪設想。

　　PCB中間開有大半圈鏤空槽用于隔離高低壓區域，上下外殼對應部位有隔離板及支撐柱，兼具卡緊固定電路板的作用。

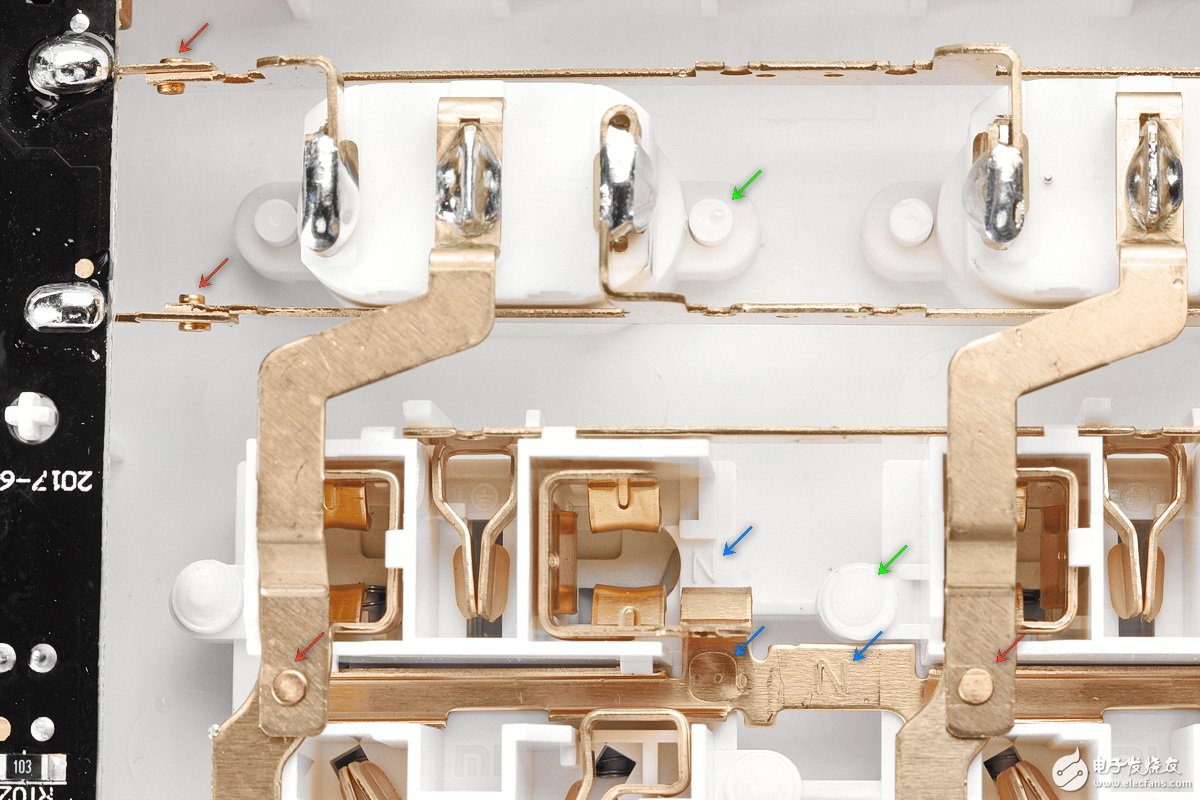

　　上圖紅色箭頭指示為銅帶鉚接點，綠色剪頭為分控開關及AC插座安裝固定孔位，其中AC插座孔位使用了熱熔固定，開關孔未熱熔。

　　從未見過這個型號的開關，網上也找不到一樣的開關，應是青米獨家研發定制的新品。

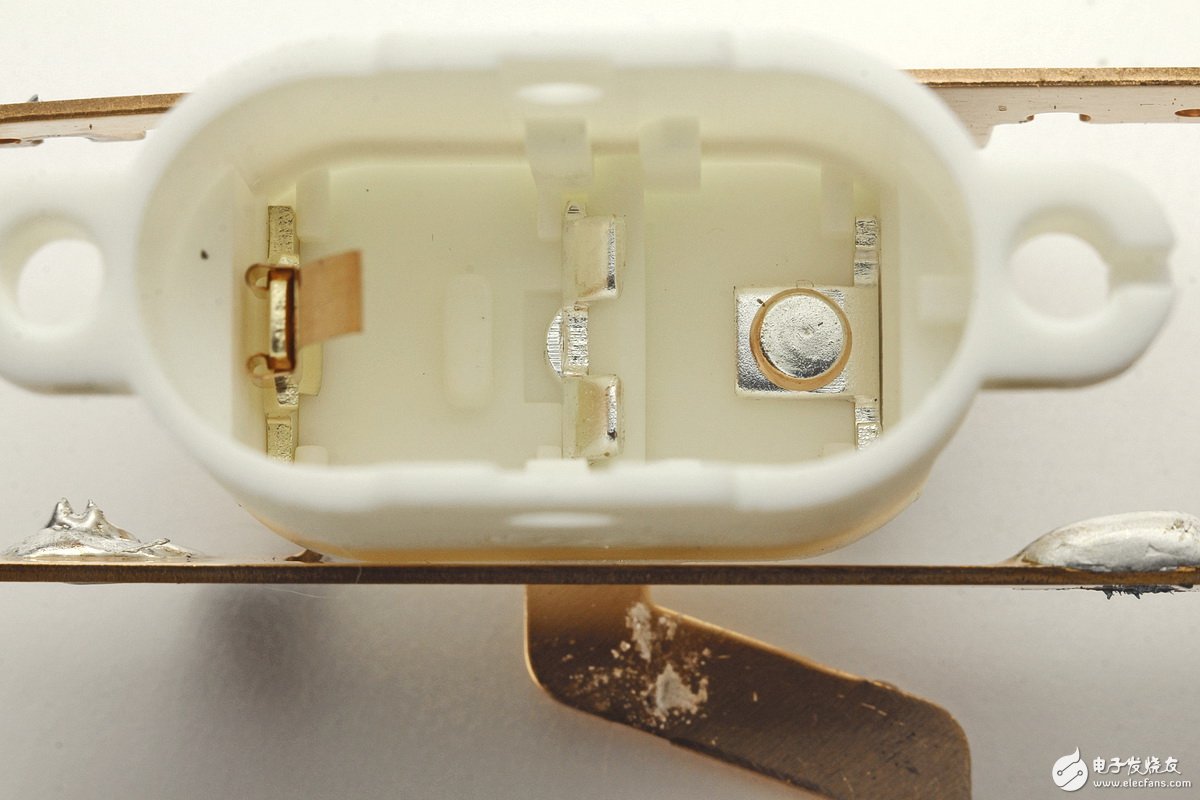

　　左側是一個銅質N極觸片，用于給LED燈供電。中間是一個鍍銀動片，右側圓角端有個銅觸點。

　　取下鍍銀動片，可以看得更清晰，3個引腳均是鍍銀材質，右側觸點也是銀合金的。

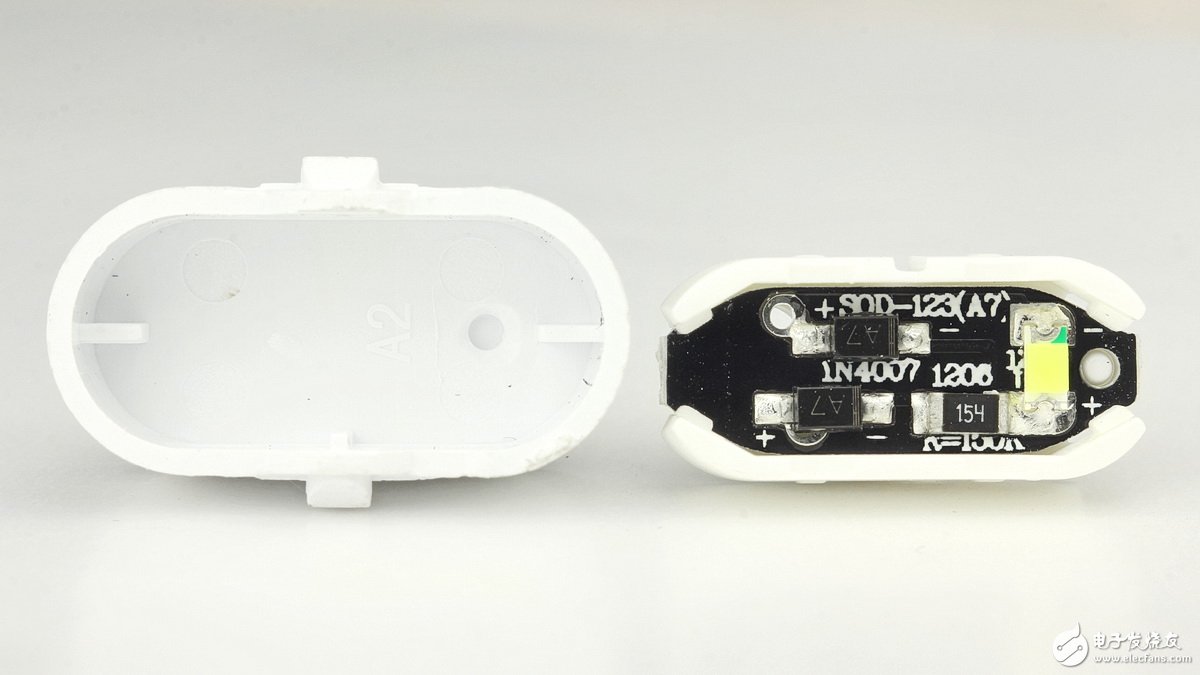

　　鍵帽滑動撥桿，涂有潤滑脂，有彈力。支架下還有一小片黑色PCB，鍍銀觸點用于與N極觸片連接為LED提供電源回路。

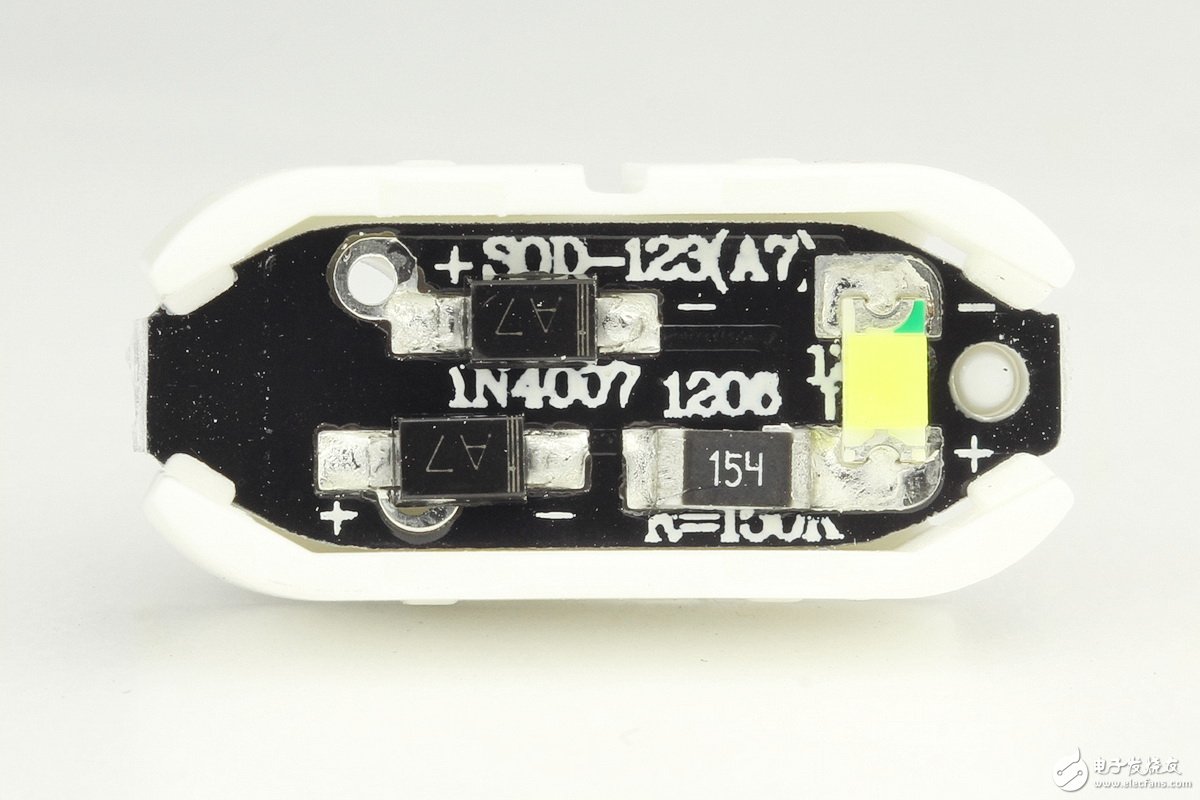

　　黑色雙面PCB，220V~交流電源經過一只IN4147二極管整流后、150K電阻限流給貼片高亮白光LED供電，LED兩端反向又并聯一只IN4147二極管避免被反向電壓擊穿。這比小米插線板以前使用的過流保護開關指示燈更加復雜。小米插線板的過流保護開關有過于靈敏的現象，使用一只2100W的電鍋時會有誤動作保護的現象，搞的俺沒法在家好好的吃一頓火鍋而現在這種純機械開關的手感更好，不會松松垮垮，雖沒有了過流保護功能，但它可避免任性跳閘的尷尬，標稱電流16A，也應該會更耐用一些。

　　指示燈PCB一端有小孔，對應的支架一端有個小定位柱，用于組裝時辨識方向，兼有防脫作用。

　　開關鍵帽對應LED位置通過控制模具的厚薄、透光度來取得柔和的顯示效果。一個小開關也花上不少的心思，確實很令人服氣，這就是工匠精神的體現。

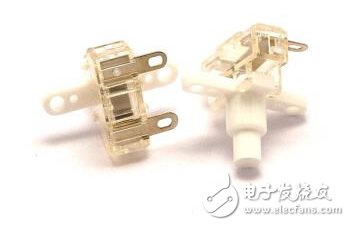

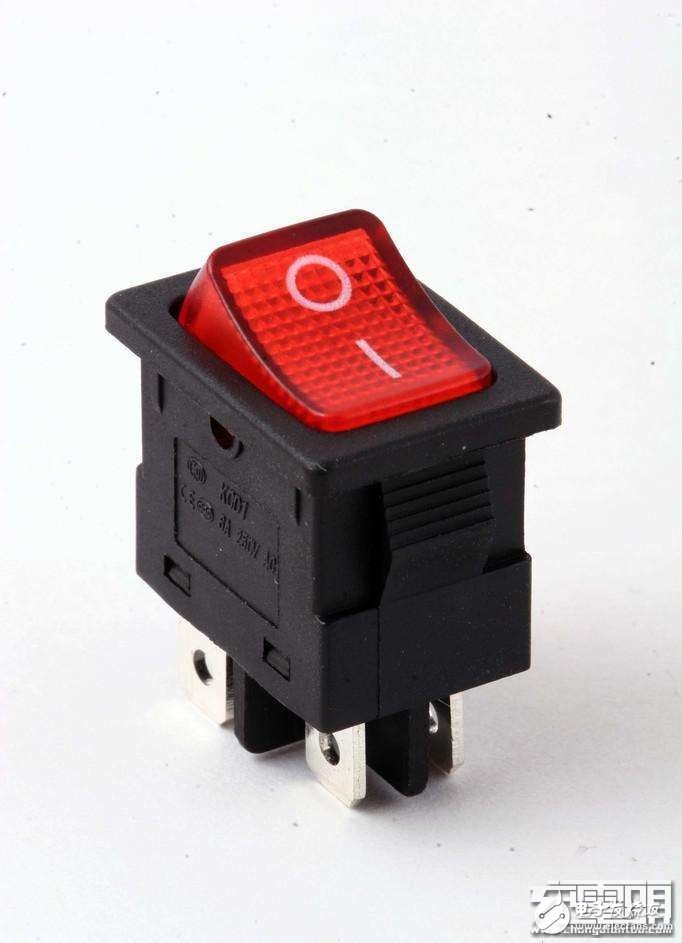

　　比起目前業界普遍使用的故障率奇高的這兩種低端開關可謂高大上了不少啊，根本不是一個層次的。

　　棕色的PWM電源管理芯片啟動電容，臺灣豐賓品牌，50V、4.7F。

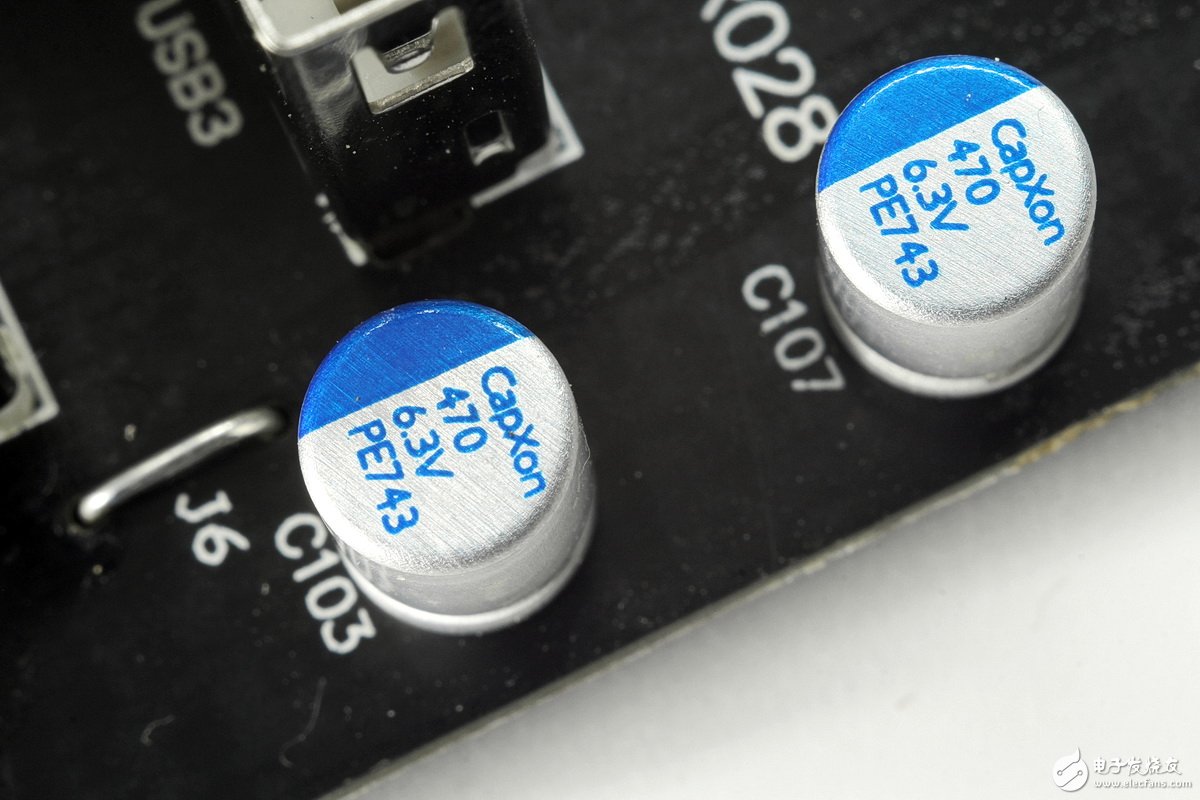

　　低壓輸出濾波高分子固態電容，臺灣豐賓品牌，2只6.3V、470F并聯。

　　二次側同步整流芯片Diodes APR34309，跟小米、青米、突破清月插線板是相同的方案。

　　從前面的拆解圖來看四位分控開關僅對應各自的AC插座，而USB模塊則不受控，始終處于通電狀態，所以有必要測試一下空載待機功耗。鴻雁計量插排顯示：

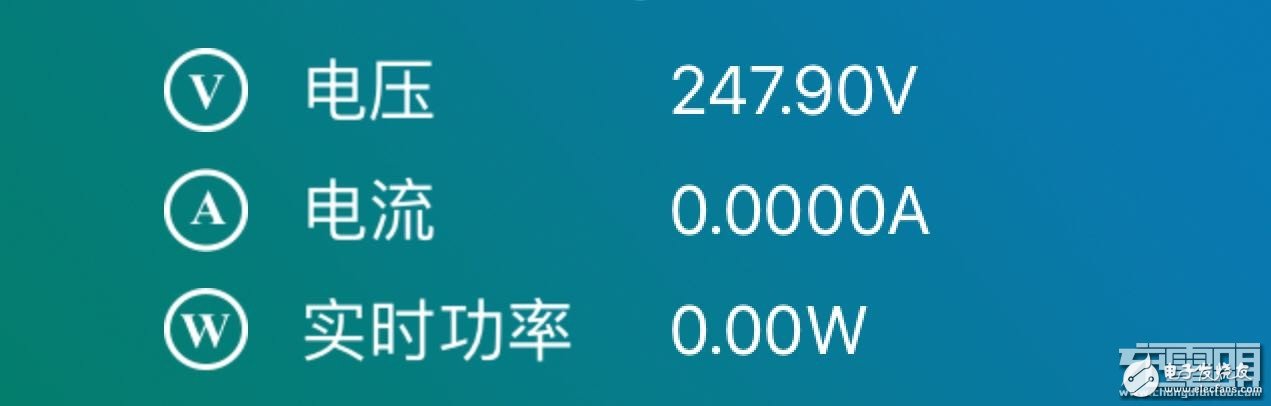

　　1、四位分控開關全部關閉的情況下，USB模塊待機功率為0，不可計量，所以完全不用擔心它的耗電了。

　　可見Diodes 3776BM+APR34309確實是一個比較優秀的方案，業余條件下無法計量，待機功耗幾乎為0。如果是那種使用了電阻型保險絲的待機功耗將會有所增加。

　　可見每路開關的靜態功耗約為0.2W左右，這個功耗主要是消耗在了LED的限流電阻上。由于是220V~高壓，所以即使是mA級的電流也會有0.幾W的功率了。如果是只使用一只總控開關的插線板，可以使用USB輸出電源做電源指示燈，功耗會小很多，但由于濾波電容的存在，關閉電源后LED將仍將會持續點亮數秒，不利于做AC輸出指示。

　　所以米家這種四路分控方案只能這樣設計了，好在USB模塊方案優秀，靜態待機零功耗。四路開關全部打開的情況下，4只指示燈總共消耗了約0.8W的功率，一整年約消耗7度電，不到一包煙錢，可以忽略不計了吧，不過還是鼓勵小伙伴們養成隨手關閉的好習慣才更有利于建設節約型社會呦。
