在講單相三孔插座接線圖之前我們有必要先來說明下電線線材的顏色標示。我們家庭使用的市電為交流供電電壓為220伏特（V）。為了使交流電有很方便的動力轉換功能，通常電力傳輸是以三相四線的方式，三相電的三根頭稱為相線，三相電的三根尾連接在一起稱中性線也叫“零線”。叫零線的原因是三相平衡時刻中性線中沒有電流通過了，再就是它直接或間接的接到大地，跟大地電壓也接近零。它包括一根零線〔N〕和一根火線〔L〕，零線接地（地為零）所以稱之為零線。

　　普遍用棕色表示L 英文簡寫L（LIVE）線，也就是火線；藍色代表N（NEUTRAL）線，也就是零線；黃綠相間（俗稱花線）表示地線（E線）。

　　家庭中常見的插座有兩孔、三孔兩種插座。一般情況下：在兩孔中，左孔連的是零線，右孔連的是火線。而在三孔的插座中，上孔連的是地線，左孔是零線，右孔是火線。

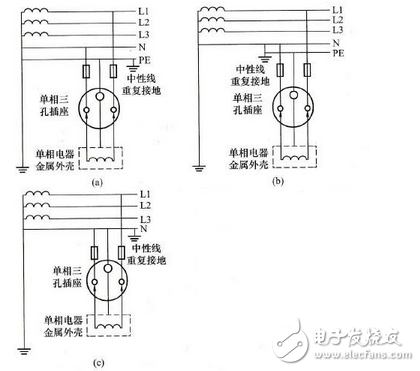

　　1）圖2 （a）、（b）適用于三相五線制保護接零系統，這兩種接法的安全性較高。

　　看到這里想必大家都已經知道單相三孔插座的上孔應該接什么線呢吧？一般三孔插座接線處標“L”為火線、標“N”為零線、上端為接地線（一豎三橫接地符號）。

　　最簡單的辨別方法是，面對插座的順序是左零右火上地，也就是說火線接 L ， 零線接 N ，大地線接那三橫一豎。

　　特別要注意的是，地線實際就是一根不準接負載的零線，當供電負荷很重時，零線有壓降，零線對地電壓不為零，可能會有幾伏的電壓。

　　地線因電流基本為零，比較安全，零線如果燒斷，斷點處到負載的零線是帶電的。

　　說的插座，不得不提一下的就是大家經常都會用到的插排，大家購買插排的時候，認準“五孔插排”，而不是“三孔萬能插排”，三孔的插排已經被國家淘汰了！“萬能插排”，國家2010年就已經開始禁止使用了，因為這種插座在設計的時候，為了兼容兩插或者三插的國外插頭，（如英標、美標、歐標等插頭），會出現插頭孔大的情況，容易引起觸電事故！

　　而且現在很多家庭都是使用的多用插座，多用插座的接線原理和單相三孔插座接線原理是一樣的，如上圖所示意。

　　地線、零線和火線要特別注意：大地是良好的導體，地線通過深埋的電極與大地短路連接。市電的傳輸是以三相的方式，并有一根中性線，三相平衡時中性線的電流為零，俗稱“零線”，零線的另一個特點是與地線在系統總配電輸入短接，電壓差接近為零。三相電的三根相線電壓，會對人產生電擊，俗稱“火線”。電氣線路的安裝及排列順序有嚴格的標準，實際中按標準正確裝配地線、零線和火線對安全至關重要 。

　　中線是從發電機或電力變壓器中性點引出的線，如果它不接地就稱為中線，如果將它良好接了地（大地為零電位），此時的中線就又稱為零線了。民用電的零線和地線雖然都從同一點引出，但它們各自的功能是分開的，不能混用。比如零線和火線是用電的回路線，它們和電器的外殼是緣的，線里流動的電流是同樣大小的，故線徑是同樣的粗細。而地線是和電器的外殼相聯的，當電器有故障時當中才有電流流通，一般沒有電流，故其線徑要細得多。零線和火線是用電的回路，故絕不能將零線接到外殼上，那會使人觸電的。

　　對于家庭用電來說則是多一根PE（地）線，它是接在用電器的金屬外殼上，當發生漏電事故時候，人接觸用電器外殼不會觸電。
