工業用插座，分為插座和器具輸入插座，它們的共同點是可以被固定安裝在墻和設備上，供插接電源。固定方法相同，都是用法蘭固定。不同的址，插座的觸頭是插套，而器具輸入插座的觸頭是插銷。

　　(1)根據用途不同分類。用于供電線路上、有蓋的，通常叫插座；另一類用于受電設備上，稱器具輸入播座。

　　(2)按照防護等級分類。分為防濺型（IP44，用 表示）和防浸型（IP67，又稱水密型，用 表示）。

　　(3)按照接地觸頭結構分類。分為有地極和無地極。額定電壓大于50V的插座和器具輸入插座都有地極，小于等于50V的無地極。

　　(4)按照安裝方式分類。分為暗裝式（又稱嵌裝式）和明裝式（又稱壁裝式）。

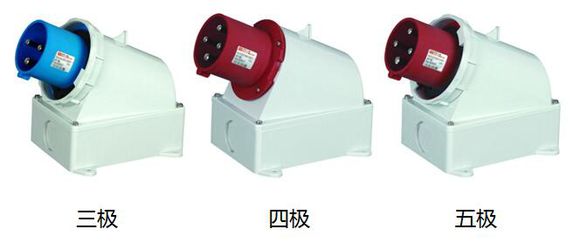

　　(2)額定電壓大于50V時，單相和三相電源極數不同，所以插座的插銷或插套極數又分3極（2P+ ）、4極（3P+ ）和5極(3P+N+ )。

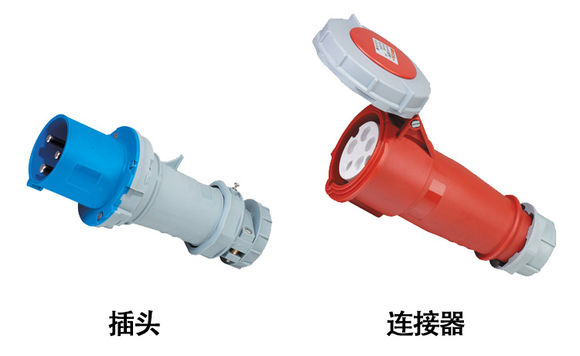

　　插頭和連接器的共同特點是必須連接軟電纜，都是握著手把進行插接。不同的是，插頭的觸頭是插銷，而連接器的觸頭是插套。

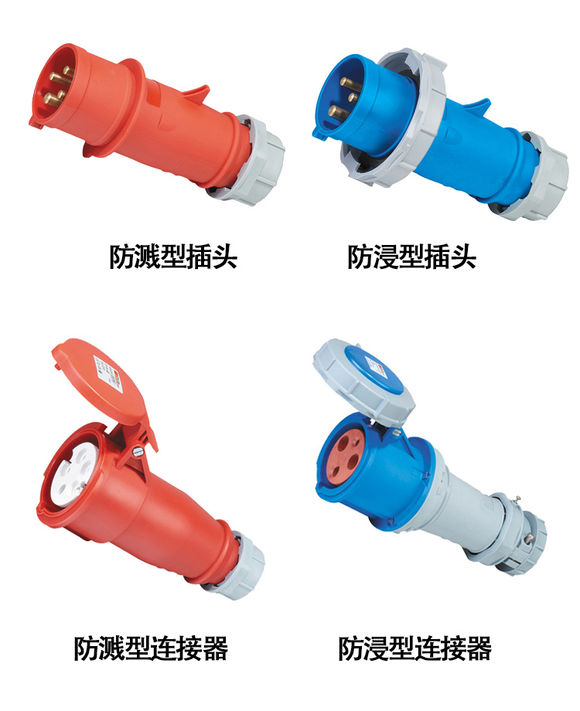

　　(1)根據用途不同，這類接在受電線路上或用電設備上的，通稱插頭；另一類連于供電線路上的，有外蓋，稱為連接器（亦稱耦合器）。

　　(2)按防護等級，分為防濺型（IP44，用 表示）、防浸¨理（IP67，又稱水密型，用表示。

　　(3)按照接地觸頭結構，可分有地極和無地極。額定電壓大于50V的插頭和連接器都有地極，小于等于50V的無地極。

　　(4)按電纜的連接方法，可分為可拆線和不可拆線。現在一·般都是用可拆線的，這樣可以根據實際需要自行配置電纜長短，用接線端子連接十分方便。

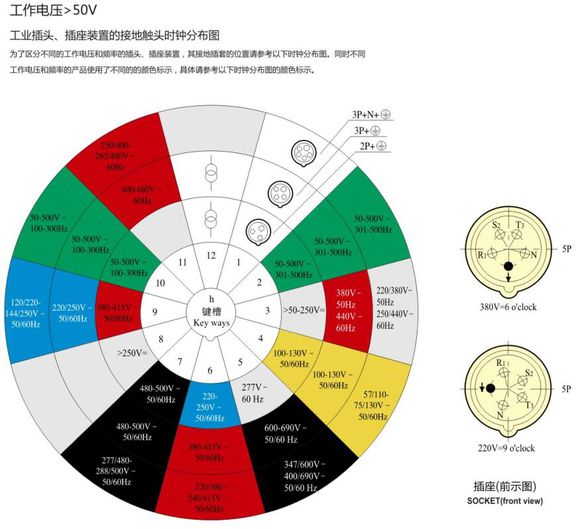

　　插頭和連接器的額定電流、額定電壓、額定頻率、小鍵或鍵槽、接地觸頭位置的規格，均與上述插座和器具輸入插座相同。

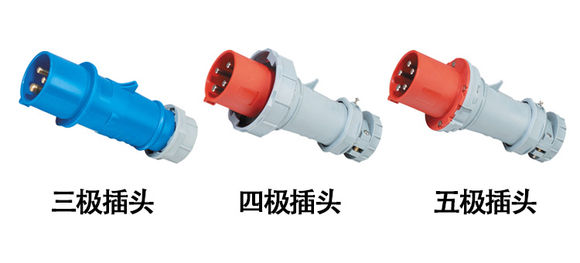

　　(2)額定電壓大于50V，單相和三相電源極數不同，又分為3極（2P+ ）、4極（3P+ ）和5極（3P+N+ ）。

　　目前，插頭及連接器產品有多種不同類型和規格，其型號都是由生產企業自行編制。這里以司坦電氣的工業用插頭和連接器產品為例進行介紹。

　　IP44插座由外蓋、外殼、插套座、插套、插套蓋、空心鉚釘、蓋彈簧、螺釘等組成。

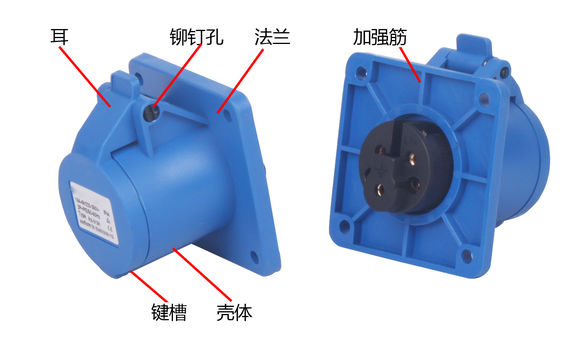

　　插座外殼的作用是裝載和保護內部的插套等部件，并使之能夠在墻壁或使用的地方安裝固定。如圖1所示

　　外殼設置有鍵槽，與插頭插接時定位。上面有耳，用空心鉚釘可以固定帶蓋彈簧的蓋。后面是平面法蘭，它的四角有法蘭孔，可以固定在后座或者安裝在屏板上。

　　外殼一般用PA或PC塑料制造。為了增加耐熱性和強度，常采用PA十玻璃纖維制成。

　　外蓋用來保護插座里面的插套和插孔，起到防塵、防水和防觸電作用。如圖2所示。

　　外蓋正面通常印有標志，包括商標、型號、規格、認證符號等;背面設置內擋圈，還有尖形保持塊。

　　蓋耳的內孔可藏人蓋彈簧。還有鉚釘孔，可通過鉚釘把蓋和蓋彈簧固定在插座的外殼上。平時靠彈簧扭力把蓋壓緊，封閉插套孔，當用插頭插接時才把蓋翻起。

　　外蓋為絕緣材料，可采用與外殼同樣的熱塑性塑料，一般都以其顏色表示額定工作電壓和頻率。

　　由于插套裝配在插套座中，工作電流通過插銷和插套，其表面的接觸電阻所產生的熱量都集中在這里。插套座采用絕緣材料。它除了保持觸頭的正確位置外，還必須耐熱，能承受（850土15) 的灼熱絲試驗。選用耐熱塑料，通常采用玻璃纖維增強塑料，如玻璃纖維增強尼龍，以提高其耐熱性。

　　為了節約用料，插套座也設計成薄壁結構，在保證零件強度的情況下，內部許多地方被鏤空。

　　插套蓋蓋在插套座上起隔開絕緣作用。同時保護插套，防止在插接過程中受力被頂出。插套蓋的結構與插銷蓋基本相同，只是各極的標記排列相反而已。

　　插套蓋的固定方式與插銷蓋一樣，根據結構的不同，也有三種方法，即螺釘固定、塑料熱鉚接和超聲波焊接。

　　插套是插座中的導電部件，也稱觸頭。其前端有內孔供插銷進行插接，后端可以制成一體化端子或是另外加接線端子。

　　插套用黃銅制成，要求含銅58%以上，以滿足導電性能和機械性能的要求。為了提高插套的防銹和防機械損傷，其表面可電鍍保護層，一般采用鍍鎳。

　　2.漲圈(又稱為籠式彈簧圈或籠式襯套)。通常用于額定電流為63/125A的插套，優點是在插拔過程中摩擦阻力小，起到輕松拔插和自清潔的作用。

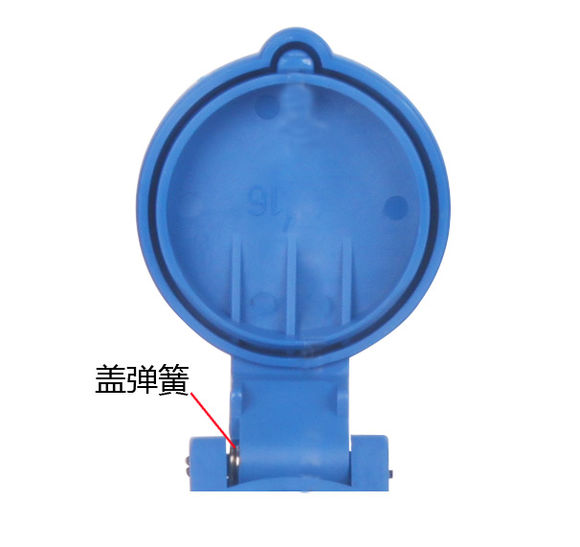

　　蓋彈簧是一種扭力彈簧。安裝在蓋耳內，利用彈簧的扭力，使蓋和插座外殼保持密封，達到防濺等級要求，同時由于有彈性，在插頭插接時又能打開。

　　鉚釘有兩個作用:一是把外蓋固定在外殼上，二是作為外蓋翻動的轉軸。有兩種類型:

　　1.鉚釘。其直徑大小和長度必須配合蓋耳和蓋彈簧。對于額定電流小于32A的括

　　鉚釘有實心也有空心，材料有鋁的也有銅的，一般用的多是空心銅鉚釘，是外購件。

　　2.插軸。插軸是塑料的，作用同鉚釘。它有個釘頭，尾部開叉，一壓就能穿過蓋耳孔，然后自動卡緊。由于不需鉚緊，裝拆容易。額定電流63A以上插座的轉軸直徑較大，可采用插軸。

　　工業用插頭插座有防濺型和防浸型之分。同種規格的插頭插座，防濺型和防浸型的外殼主要尺寸，各極插銷、插套的直徑和位置基本相同。但是防護等級高低不同，在防護結構上有明顯差別。

　　根據GB4208-2008《外殼IP防護等級》的規定，IP67防浸型電器附件防護性能應達到以下要求:

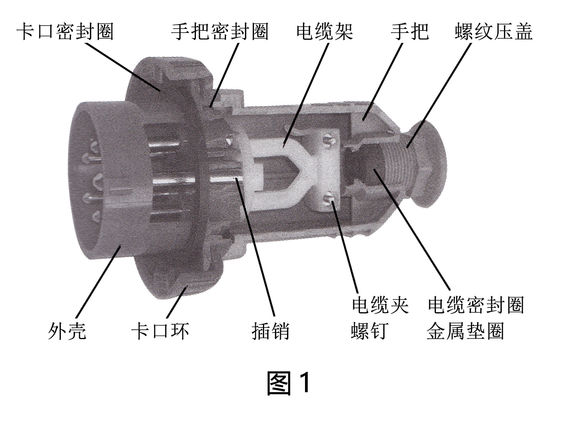

　　IP66工業插頭由外殼(與插銷座一體化)、卡口環、卡口密封圈、插銷、手把、手把密封圈、電纜架(與插銷蓋一體化)、電纜密封圈、金屬墊圈、螺紋壓蓋、螺釘等零部件組成。如圖1所示：

　　外殼用于保護內部、裝載插銷并與手把連接，其結構最重要的是具有防水密封的性能。

　　防浸型插頭的外殼直徑、插銷座和保持塊的尺寸必須符合GB/T 11919-2001的要求。

　　手把有保持塊，表面設計的防滑條紋與防濺型插頭相似。其尾端有電纜進線孔，按照防浸結構的要求，一般都是采用螺紋壓蓋加上金屬墊圈和橡膠密封圈這種結構。

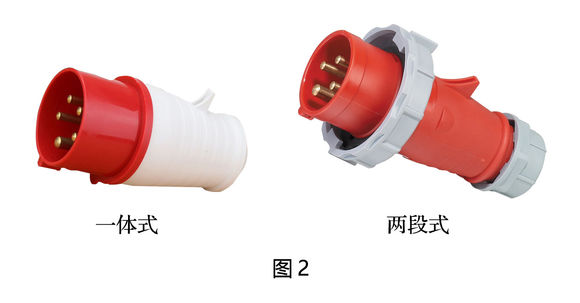

　　兩段式的前段為外殼兼插銷座，后段是手把。兩段之一長都設計成可放密封圈的凹槽結構。當鎖上手把壓緊密封圈，便能達到防浸要求。

　　采用熱塑性塑料制造，常用聚酞胺PA或聚碳酸酯PC，用不同顏色代表不同的額定電壓。

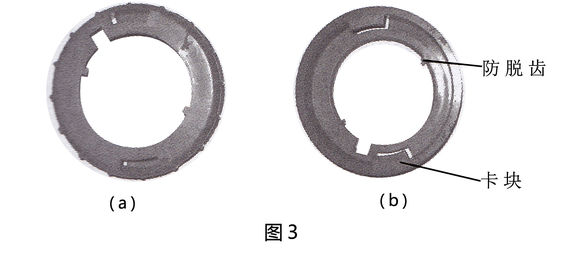

　　是防浸型結構的主要零件，見圖3。其尺寸應符合GB/T 11919-2001的要求。

　　卡口環的內孔能套在插頭的外殼上自由轉動，還應防脫落。通常都采用防脫齒結構，保證卡口環不會從外殼脫出。

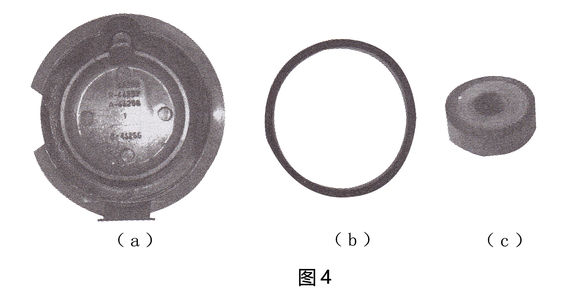

　　密封圈起密封防水作用，一般用橡膠或彈性材料制造，按照密封部位不同，防浸型插頭的密封圈分三種:

　　由外蓋、外殼、插套座、端里、插套蓋、卡口環、卡口密封圈、法蘭密封圈、插軸、扭力彈簧、螺釘等組成。

　　插座外殼上設置有一對蓋耳，用于安裝外蓋和蓋彈簧。在與插頭插合口的前端設置卡口斜棱，用于卡口環鎖定。

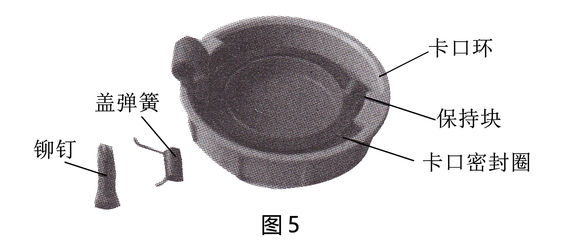

　　防浸型插座的外蓋部件應帶有卡口環和卡口密封圈。外蓋有耳，使用時翻起就可與插頭進行插接，見圖5：

　　密封墊圈起防水密封作用，采用橡膠或彈性材料制造。按密封部位不同，分為如下兩種:

　　法蘭、法蘭密封圈等部分與IP67插座相同，其它部分與IP67插頭相同，也可對照參考。
