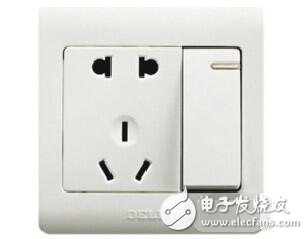

接法，在日常中簡單的電工器材替換，希望對大家幫助，有困惑的就可以自己動手解決帶開關的五孔

　　看到這樣幾個孔幾個孔的，是不是不知所措了呢。沒事。下面就要好好看清楚啦！

　　上面的就是五孔帶開關插座接線圖！插座開關都是單獨的，有二個接線是火線是火線輸出，火線輸出的作用就是通過開關控制插座的電源或燈的亮暗。

　　五孔插座結構內部的二孔插座L與三孔插座的L相連，二孔插座的N則與三孔插座的N相連，D是三孔插座的接地保護線的接口，是必須要接上的。

　　然后到開關控制該插座： 火線，火線（開關的輸出端），另一端接五孔插座的L，零接五孔插座的N，接地保護線接五孔插座的D。

　　在仔細閱讀后，相信聰明的你在示意圖的幫助下，肯定學會怎么用五孔帶開關插座接線啦。但是在接線過程中是必須要注意安全的，地線是必須要接的。

　　五孔插座在內部已經連好線了，只需引入電源就行了。L接火線，N接零線，一豎下面三小橫標志的接地線。面對插座面板──左零右相地中間左側接火線【一般是紅色】右側接零線【一般是藍色或黑色】中間接地線【一般是黃色】

　　電工標示：火線Ｌ，零線Ｎ，地線、開關必須控制電路火線的斷通，否則負載電器將一直帶電。

　　色相口訣：ABC相黃綠紅， 中性線用淡藍色， 黃綠雙色接地線， 內部布線用黑色；直流導線分兩極，褚色為正，負為藍。3、常見室內線）火紅零黑地藍（即火線L為紅色，零線N為黑線）火棕零藍地黃綠（即火線L為棕色，零線N為藍色，黃綠復色線）火黑零白地綠（黃綠），是一種美國電線）照明電路一般只有出入相線（你可以認為只有火線和零線），它常用電線色相搭配為：入黃出白（或綠），開關標示一般入相為L，出相為（L1、L2）。

　　三、接線、室內電路火線與王五孔開關插座火線）電路火線的確認方法：只要電路有電，無論開關開關，火線都是帶電的，通過顏色無法確定的話可以使用試電筆測試。

　　試電筆正確使用要點是：穿絕緣鞋；一只手背于身后；另一只手食指抵試電筆尾端金屬帽上，拇指和中指夾住筆身絕緣處（千萬不要抓金屬桿喲）；試電時，注意不要將火線與地線連在一起了，否則不是跳閘，就是燒毀電路，沒有使用經驗的最好請教電工。

　　另外，以試電時，我通常把家里所有電器斷電甚至直接拔掉電線，以降低意外發生時的損失。

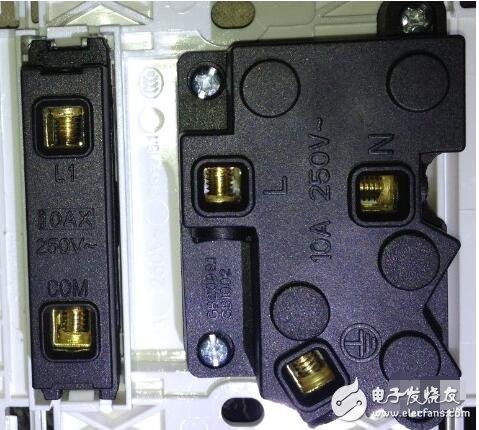

　　（2）五孔開關插座需要確認兩部分火線接線樁：一是“插座”的火線接線插孔，它一般標示為Ｌ；二是“開關”的火線接線插孔，它一般另加字母或數字與插座區分，比如AL和AL1，L11和L1等。

　　電路火線插入“開關”區域的接線樁任一插孔，零線插入N孔，地線插入地線孔（是一個圖標，即上面１豎下面３橫的那個）。

　　其次，根據需要選擇上面兩種接法的其中一種，確定跳線）開關控制插座接法：插座火線（L）通過跳線連接到“開關”的空余插孔上。

　　（2）插座即插即用開關另控負載接法：將插座火線（L）與電路火線并接入同一開關接線樁插孔；其它負載（如燈）的火線接開關空余插孔，零線并入N孔。這樣連接的目的是使開關與插座實現并聯電路。
