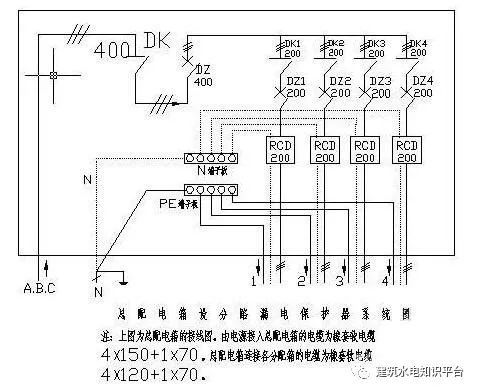

家居裝修中，電路問題是比較重要的，尤其是現在家居中使用的電器越來越多，所以漏電保護器是一定要的，能有很好的保護作用，那漏電保護器接線圖是怎樣的呢，漏電保護器接線方法以及注意事項有哪些，快隨著小編去了解下：

　　漏電保護器接線、用于支線保護時，各支線應有各自的專用零線，且兩相鄰支線路的零線不得相連。如果將兩分支線路相連，零線中的電流互流，破壞零序電流互感器內的工作電流平衡，使漏電保護器發生誤動作。如果想就近利用動力分支線的零線作為照明分支線的零線，則會造成動力分支線的漏電保護器動作。

　　2、一個用電設備只能接在一條保護支路內，不得跨接在兩條分支回路內，不得接在零序互感器的前面，也不得采取一線一地制供電，否則，會導致漏電保護器誤動作

　　3、裝有漏電保護器和未裝漏電保護器的用電設備，不得共用一個接地裝置。例如，當電機M1的絕緣損壞而外殼帶電時，電機M2的外殼也帶電，由于電流沒有經過漏電保護器，所以未起到漏電保護的作用。

　　4、單相負荷應盡可能均衡分配。如果分配不均(如一相的線路偏長，設備集中)，則負荷較重的一相，其漏電電流偏大，因而干線的三相不平衡漏電電流增大，達到一定值時就會使干線首端的漏電保護器動作。

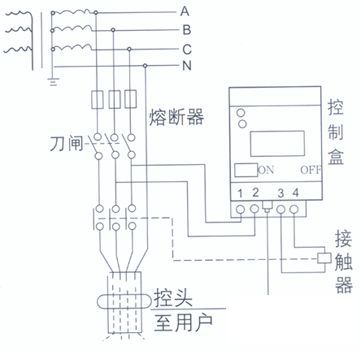

　　5、被保護的線路(包括工作零線)應全部穿過零序電流互感器和漏電保護器的貫穿孔，不得用三極漏電保護器代替四極三相四極、漏電保護器。如果是三相五線制，則保護地線不得穿過漏電保護器的互感器，而必須跨接到第一極漏電保護器前端(進線端)的零干線上或重復接地極上。

　　2、漏電保護器標有負載側和電源側時， 應按規定安裝接線、安裝帶有短路保護的漏電保護器， 必須保證在電弧噴出方向有足夠的飛弧距離。飛弧距離大小按漏電保護器生產廠家的規定。

　　4、安裝時必須嚴格區分中性線和保護線， 三極四線式或四極式漏電保護器的中性線應接入漏電保護器。經過漏電保護器的中性線不得作為保護線，不得重復接地或接設備外漏可導電部分。 保護線不得接入漏電保護裝置。

　　用戶在購買漏電保護器時，應盡量到信譽好的定點廠家或商店購買，千萬不要圖一時便宜向一些個體戶購買“三無”漏電保護器，這樣往往得不償失。

　　隨著家用電器得不斷普及，許多家庭的負載電流已遠遠超過線路上漏電保護器的額定電流，造成漏電保護器跳閘。這種情況一般多發生在空調、電水壺等大功率家電的使用，一般只要重新換一只匹配的漏電保護器，問題便可迎刃而解了。

　　如果是家電等負載漏電或短路而使漏電保護器跳閘，只要拔掉有故障的家電插頭，便可以重新送電；如果是線路漏電或短路，相對來說比較棘手，可先解決一些簡單故障，讓部分線路暫時恢復送電。

　　當漏電保護器跳閘后， 首先把各分路斷開，再把漏電保護器送上，當送上某一分路時漏電保護器即跳閘，則可以斷定此分路有故障。只要斷開此分路，其他各分路就可以恢復用電。此時，如果發現某房間的插座或燈具沒電，故障往往就在這一帶。

　　這種情況雖不多見，但十分危險，一般發生在三相四線制供電的住宅樓（現在的住宅樓普遍這樣供電）。由于三相不平衡或老鼠等小動物的搗亂，使電源總零線斷路發生電壓漂移，相電壓可由220V變成380V，會使漏電保護器跳閘。

　　此時，請千萬不要強行合漏電保護器開關，否則極易造成家電燒壞，嚴重時還會導致火災等不良后果。另外，進線遭受雷擊也會造成過電壓引起漏電保護器跳閘。
